Опыт SMS group: горячая изотермическая ковка HIF для производства ответственных поковок

Горячая изотермическая ковка — одно из перспективных направлений в производстве ответственных поковок для отраслей, где требуются высокая точность, стабильная структура металла и надёжность готовых деталей. В отличие от обычной горячей ковки, изотермический процесс предполагает поддержание контролируемой высокой температуры не только заготовки, но и инструмента. Это позволяет снизить температурные перепады, улучшить течение металла и получить более стабильные свойства поковки.

Особый интерес представляет опыт SMS group в разработке линии Hot Isothermal Forging, или HIF. Такая технология ориентирована на производство крупногабаритных и сложных поковок в условиях контролируемой температуры, вакуума и высокой степени автоматизации. Решение объединяет гидравлический пресс закрытой штамповки, вакуумную камеру, нагрев штампов и заготовки, систему загрузки, манипуляторы, теплоизоляцию и цифровой контроль процесса.

Для предприятий, работающих с ответственными деталями, такой подход важен не только с точки зрения качества. Горячая изотермическая ковка позволяет повысить управляемость процесса, снизить риск дефектов, обеспечить повторяемость и расширить возможности производства сложных деталей из современных материалов.

Компания ДЕЛО-ПРО поставляет кузнечно-прессовое оборудование, гидравлические прессы, ковочные и штамповочные молоты, манипуляторы, вспомогательное оборудование и комплексные решения для модернизации кузнечных участков. При подборе оборудования для ответственных производств важно рассматривать не только усилие пресса, но и всю технологическую систему: нагрев, вакуум, инструмент, автоматизацию, пусконаладку, контроль параметров и сервисное сопровождение.

Что такое горячая изотермическая ковка HIF

Горячая изотермическая ковка HIF — это процесс формообразования, при котором заготовка и штампы находятся в контролируемой высокотемпературной среде. В идеале температура инструмента и заготовки поддерживается максимально стабильно в течение всей операции деформации.

Такой подход особенно важен при работе с материалами, чувствительными к температурным перепадам, скорости деформации и неоднородному течению металла. Если штамп холоднее заготовки, поверхность детали быстро теряет тепло, сопротивление деформации растёт, а металл может заполнять ручей неравномерно. При изотермической ковке эти риски снижаются.

Ключевые особенности HIF:

• высокая точность ковочной операции;

• узкий диапазон контроля температуры;

• снижение риска дефектов структуры;

• более стабильное течение металла;

• оптимизация металлургических параметров;

• возможность производства крупных ответственных деталей;

• высокий уровень автоматизации;

• работа в контролируемой среде, включая вакуум.

Горячая изотермическая ковка особенно интересна для деталей, где обычная горячая ковка может давать слишком большой разброс свойств или требовать сложной последующей обработки.

Почему промышленности нужны такие решения

Современное производство всё чаще требует деталей сложной формы, высокой прочности и стабильных свойств. Особенно это важно для энергетики, авиационного машиностроения, турбинных компонентов и других направлений, где поковки работают при высоких нагрузках и температурах.

К традиционным требованиям добавляются новые:

• высокая точность геометрии;

• предсказуемая структура металла;

• снижение припусков;

• стабильность механических свойств;

• работа с трудно-деформируемыми материалами;

• снижение затрат на последующую обработку;

• сокращение риска брака;

• возможность автоматизированного производства.

Для таких задач обычного пресса может быть недостаточно. Нужна система, которая контролирует не только усилие деформации, но и температуру, среду, положение заготовки, состояние штампов и последовательность операций.

Именно поэтому в HIF-линии большое значение имеют интеграция оборудования и управление всем процессом как единой технологической системой.

Интеграция как основа технологии

В исходной статье подчёркивается, что раньше отдельные узлы изотермических линий часто разрабатывались разными поставщиками. Например, один поставщик отвечал за пресс, другой — за вакуумную камеру, третий — за нагрев, четвёртый — за инструмент и интерфейсы между системами.

Такой подход усложнял проектирование и запуск: требовалось согласовывать множество систем, добиваться совместимости, распределять ответственность между поставщиками и устранять проблемы на стыках оборудования.

Опыт SMS group показывает другой подход: единая интегрированная линия, в которой пресс, вакуумная камера, нагрев, манипуляторы, штамповая оснастка, силовые системы и управление разрабатываются как взаимосвязанные элементы.

Это даёт несколько преимуществ:

• меньше технических интерфейсов между поставщиками;

• проще согласовать работу узлов;

• выше надёжность всей линии;

• легче управлять температурой;

• проще автоматизировать процесс;

• ниже риск ошибок при запуске;

• выше повторяемость производства.

Для заказчика это особенно важно: чем сложнее технология, тем важнее получить не набор отдельных машин, а согласованную производственную систему.

Основные задачи HIF-линии

Горячая изотермическая ковка должна решать сразу несколько технологических задач. Это не просто прессование нагретой заготовки. Процесс должен обеспечивать стабильное состояние металла, точность деформации и защиту материала от нежелательных структурных изменений.

Основные задачи HIF:

Особенно важно, что в HIF-линии температура заготовки и штампов синхронизируется на протяжении всего процесса. Это помогает сохранить баланс между верхним и нижним штампом, а также между заготовкой и инструментом.

Нагрев штампов и заготовки

Одна из ключевых особенностей HIF — управляемый нагрев не только заготовки, но и штамповой оснастки. В обычной горячей ковке штамп часто значительно холоднее заготовки. При контакте металл быстро отдаёт тепло, что может ухудшать течение, повышать усилие и создавать неоднородность структуры.

В изотермическом процессе задача другая: обеспечить стабильный температурный режим, при котором заготовка деформируется в более равномерных условиях.

В HIF-линии применяются нагревательные печи и камеры, которые позволяют:

• нагревать заготовку перед ковкой;

• поддерживать температуру верхнего и нижнего штампа;

• снижать температурный градиент;

• обеспечивать равномерный прогрев;

• контролировать качество финальной продукции;

• сохранять стабильность процесса при серийной работе.

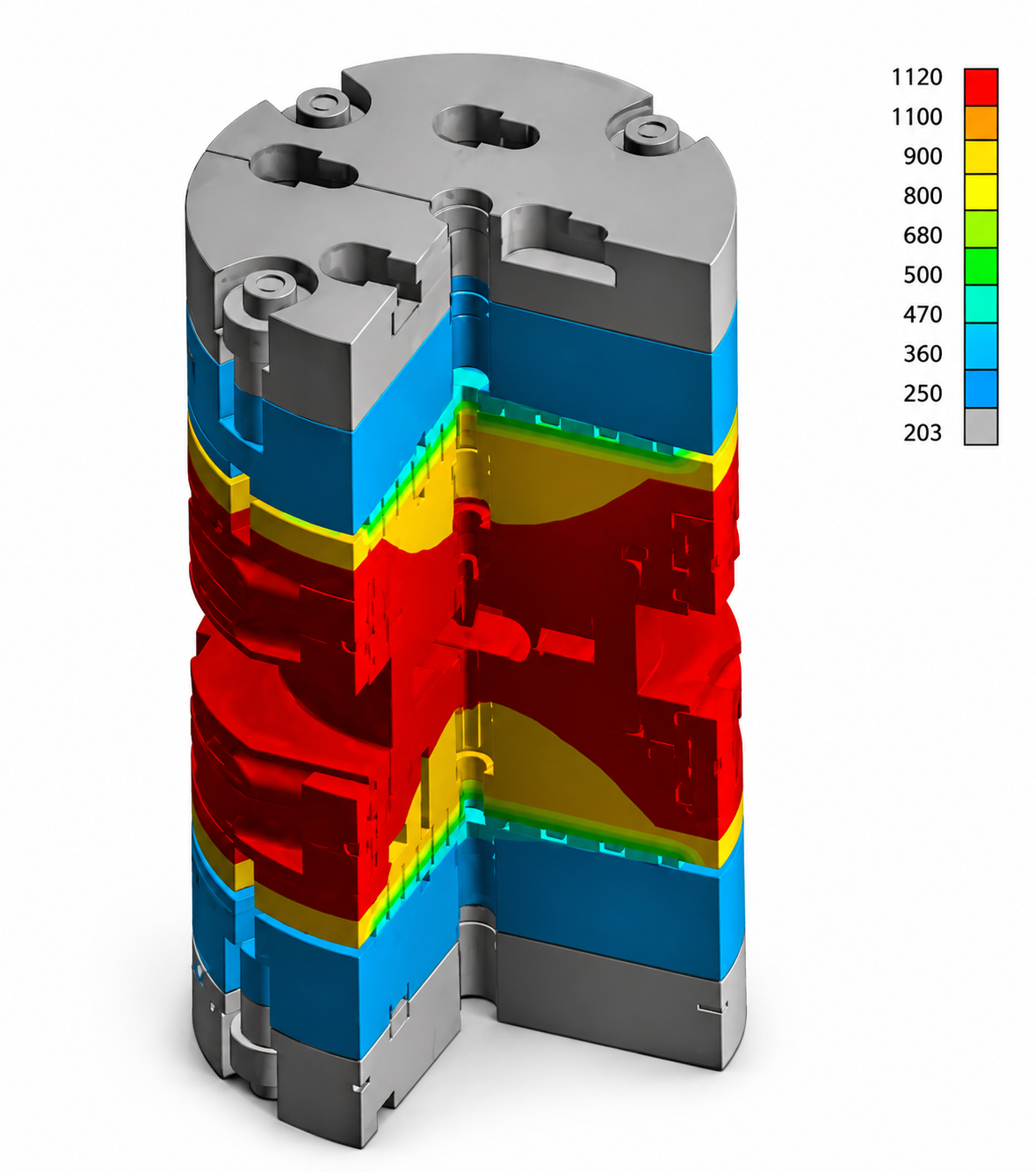

Нагрев штампового блока в HIF-линии. Контроль температуры верхнего и нижнего штампа помогает стабилизировать процесс изотермической ковки и улучшить течение металла.

Теплоизоляция инструмента

В исходной статье отдельно отмечается применение керамических блоков для теплоизоляции инструмента. Это важное решение, потому что при изотермической ковке температура в зоне деформации очень высокая, а прессовые узлы должны быть защищены от перегрева.

Керамические блоки помогают:

• уменьшить теплопотери;

• удерживать температуру в зоне ковки;

• повысить эффективность нагрева;

• защитить элементы пресса;

• снизить тепловую нагрузку на конструкцию;

• повысить стабильность температурного режима.

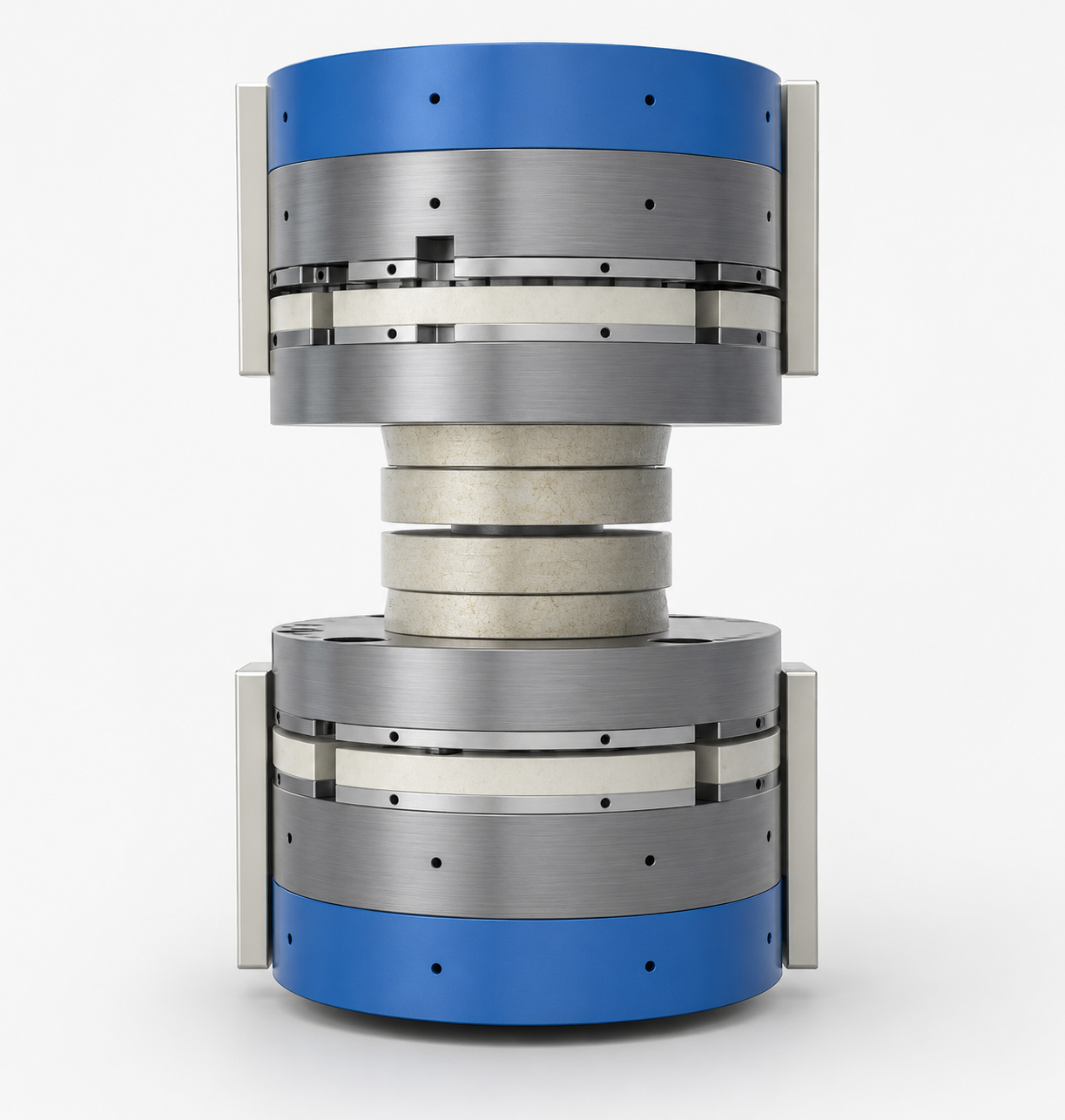

Штамповый блок с теплоизоляцией. Керамические элементы помогают удерживать тепло в зоне ковки и защищают компоненты пресса от избыточного нагрева.

Для HIF-линии теплоизоляция — не второстепенный элемент, а часть общей технологической концепции. Без эффективной изоляции поддержание изотермического режима было бы сложнее и дороже.

Конструкция линии горячей изотермической ковки

В исходной статье приводится концепция HIF-линии на базе закрытого гидравлического пресса и многовакуумной камеры. Такая система объединяет несколько ключевых узлов.

В состав линии входят:

1. Гидравлический пресс закрытой штамповки.
2. Загрузочная и разгрузочная камеры со встроенными печами для нагрева заготовок.
3. Камера закалки или охлаждения со встроенным манипулятором.
4. HIF-камера с комбинированными нагревательными печами для верхнего и нижнего штампа.
5. Камеры инструмента для замены верхнего и нижнего штампа.
6. Вакуумные шиберные затворы.
7. Зарядная камера со встроенными манипуляторами для верхнего и нижнего штампа.

Такой состав показывает, что HIF — это не отдельный пресс, а комплексная производственная система. Каждый узел влияет на качество процесса: от загрузки заготовки до нагрева, деформации, смены инструмента и контроля среды.

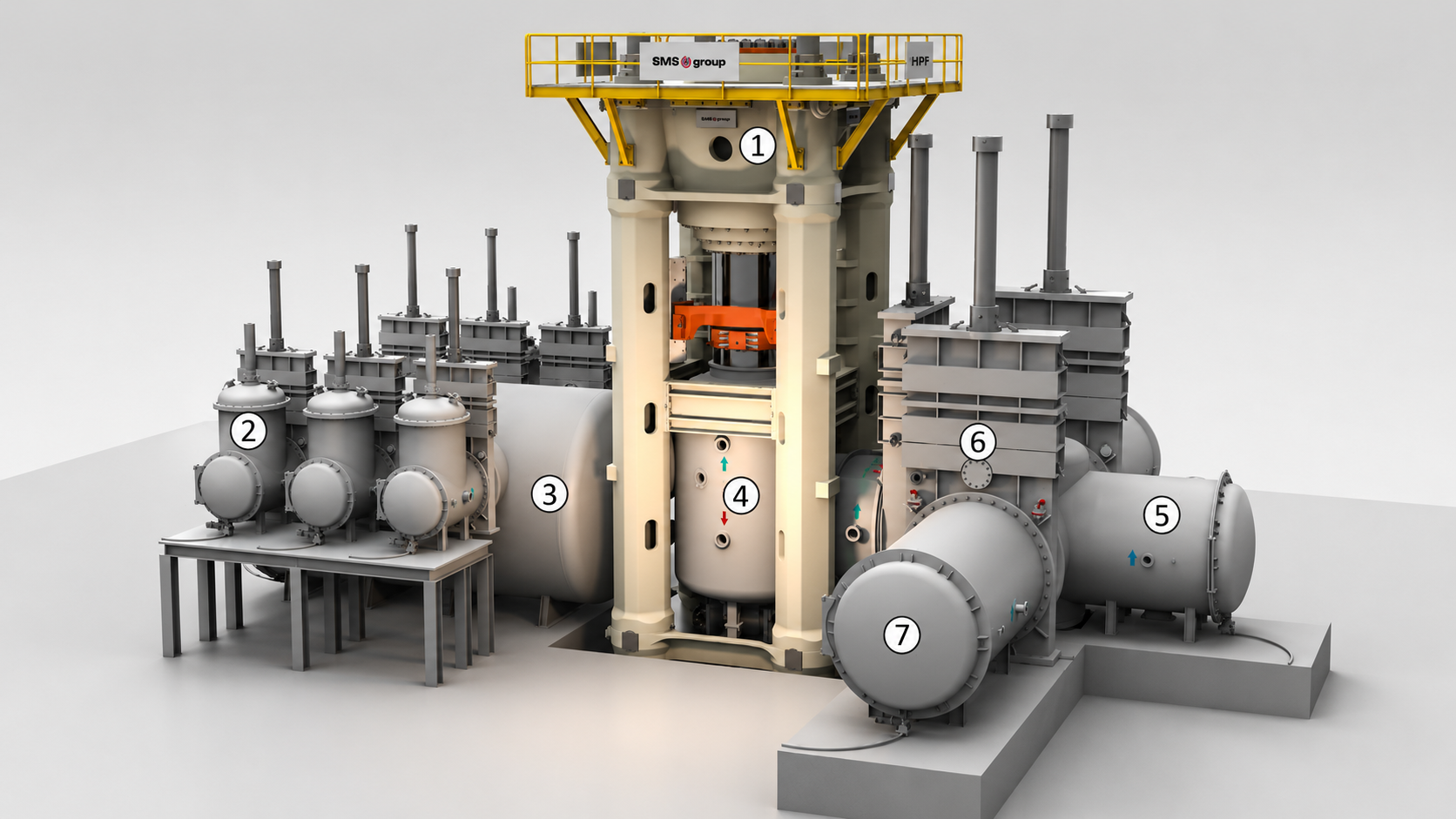

Концепция линии горячей изотермической ковки HIF. Система объединяет гидравлический пресс, вакуумную камеру, нагрев штампов, камеры загрузки, манипуляторы и цифровое управление процессом.

Гидравлический пресс в HIF-линии

Гидравлический пресс является центральным элементом линии. Для изотермической ковки важны не только усилие, но и точное управление скоростью деформации, ходом, давлением и стабильностью рабочего цикла.

В исходной статье отмечается, что гидравлическая система характеризуется строго контролируемыми скоростями деформации, что позволяет точно управлять скоростью и усилием.

Для HIF это особенно важно по нескольким причинам:

• разные материалы чувствительны к скорости деформации;

• слишком высокая скорость может ухудшить структуру;

• слишком низкая скорость увеличивает время цикла;

• стабильный ход помогает получить равномерную геометрию;

• контроль усилия снижает риск перегрузки инструмента;

• управляемый процесс повышает повторяемость поковок.

Современный гидравлический пресс для таких задач должен быть не просто мощным, а точным и управляемым.

Вакуумная система

Работа в вакууме помогает поддерживать контролируемую среду в зоне ковки. Для высокотемпературных материалов это может быть критически важно, поскольку контакт с атмосферой способен ухудшать поверхность, вызывать окисление и влиять на качество детали.

Вакуумная система HIF-линии включает насосы, фильтры, шиберные затворы и камеры, которые позволяют достигать требуемого уровня вакуума для процесса.

Преимущества вакуумной среды:

• снижение окисления;

• защита материала;

• улучшение качества поверхности;

• стабильность технологической среды;

• возможность работы с чувствительными сплавами;

• снижение риска загрязнения зоны ковки.

Вакуум особенно важен при производстве деталей из высокотемпературных и дорогостоящих материалов, где дефекты поверхности или структуры могут привести к серьёзным потерям.

Система управления и цифровой мониторинг

HIF-линия требует точного контроля множества параметров. Оператору и технологу нужно видеть температуру, состояние камер, работу вакуумной системы, усилие пресса, положение инструмента, работу нагрева и последовательность операций.

Для этого используется система управления и мониторинга, интегрированная в цифровую платформу предприятия. Такая система помогает:

• контролировать параметры процесса;

• отслеживать состояние оборудования;

• повышать повторяемость;

• снижать риск ошибок;

• вести диагностику;

• фиксировать производственные данные;

• повышать надёжность линии.

Для сложной технологии вроде горячей изотермической ковки цифровой контроль — обязательный элемент. Без него трудно обеспечить стабильность температуры, вакуума, усилия и скорости деформации.

Какие детали можно производить на HIF-линии

В исходной статье подчёркивается, что технология особенно перспективна для производства турбинных компонентов, авиационных деталей и элементов для высокотемпературных энергетических установок.

К типовым направлениям применения можно отнести:

• крупные диски турбин;

• детали авиационных двигателей;

• поковки для энергетики;

• компоненты из жаропрочных сплавов;

• крупногабаритные ответственные детали;

• изделия, требующие стабильной структуры;

• детали с высокими требованиями к качеству поверхности;

• поковки из материалов, чувствительных к температурному режиму.

Важно понимать, что HIF-линия — это инвестиция для производств, где цена ошибки высока, а требования к качеству, повторяемости и структуре материала особенно жёсткие.

Экономические факторы внедрения

Горячая изотермическая ковка требует серьёзных инвестиций. Но для определённых отраслей такие вложения могут быть оправданы за счёт качества, снижения брака, производства крупных компонентов и возможности работать с инновационными материалами.

Экономические преимущества могут включать:

• снижение риска брака;

• уменьшение припусков;

• повышение повторяемости;

• сокращение затрат на последующую обработку;

• производство более сложных деталей;

• расширение технологических возможностей предприятия;

• повышение конкурентоспособности;

• снижение количества промежуточных операций;

• возможность автоматизации.

Для аэрокосмической отрасли, энергетики и производства ответственных высокотемпературных деталей такие факторы могут быть решающими.

Ограничения и требования к внедрению

HIF-линия не является универсальным решением для любого кузнечного производства. Она требует высокой культуры эксплуатации, точного контроля, квалифицированного персонала и серьёзной подготовки проекта.

Перед внедрением нужно оценить:

• номенклатуру деталей;

• материалы заготовок;

• требуемые свойства поковок;

• объём производства;

• габариты деталей;

• требования к вакууму;

• температурные режимы;

• требования к штампам;

• автоматизацию загрузки и выгрузки;

• требования к фундаменту;

• энергоснабжение;

• систему охлаждения;

• сервис и запасные части.

Такая линия должна проектироваться под конкретный производственный поток, а не выбираться только по усилию пресса.

Связь HIF с модернизацией кузнечного производства

Опыт SMS group показывает общий тренд развития кузнечного производства: оборудование становится не просто силовой машиной, а частью интеллектуальной технологической линии. Для ответственных поковок всё большее значение имеют контроль температуры, вакуум, автоматизация, цифровой мониторинг и интеграция всех узлов.

Это важно учитывать и при модернизации российских промышленных предприятий. Даже если предприятию не требуется полноценная HIF-линия, сам подход полезен:

• рассматривать пресс вместе с нагревом и оснасткой;

• учитывать температурный режим инструмента;

• автоматизировать перемещение заготовок;

• контролировать параметры процесса;

• снижать влияние человеческого фактора;

• закладывать пусконаладку и обучение;

• предусматривать сервисное сопровождение.

Для многих производств первым шагом может быть не изотермическая линия, а модернизация отдельных узлов: пресса, нагрева, манипуляторов, систем управления или подготовки штампов.

Как ДЕЛО-ПРО может помочь

ДЕЛО-ПРО помогает промышленным предприятиям подбирать кузнечно-прессовое оборудование и комплексные решения для модернизации производства. При работе с технологиями высокого уровня, такими как горячая изотермическая ковка, важно учитывать не только пресс, но и всю технологическую цепочку: нагрев, вакуум, манипуляторы, штамповую оснастку, систему управления, фундамент, пусконаладку и сервис.

В зависимости от задачи ДЕЛО-ПРО может помочь с подбором:

• гидравлических прессов;

• ковочных и штамповочных молотов;

• винтовых прессов;

• ковочных манипуляторов;

• оборудования для свободной ковки;

• штамповочного оборудования;

• вспомогательного оборудования;

• производственных линий;

• решений для модернизации действующих участков.

При комплексной поставке могут учитываться техническое согласование с производителем, требования к фундаменту, организация доставки, шеф-монтаж, пусконаладочные работы, обучение персонала, комплект запасных частей и дальнейшее сервисное сопровождение.

Если предприятие рассматривает производство ответственных поковок, модернизацию кузнечного участка или подбор оборудования под сложные материалы, задачу лучше начинать с технического анализа: какие детали планируется производить, какие материалы используются, какие требования к температуре, усилию, точности, автоматизации и качеству готовой поковки.

FAQ

Что такое горячая изотермическая ковка?

Горячая изотермическая ковка — это процесс, при котором заготовка и штампы находятся в контролируемой высокотемпературной среде. Это помогает снизить температурные перепады и улучшить течение металла.

Что означает HIF?

HIF — Hot Isothermal Forging, то есть горячая изотермическая ковка. В статье рассматривается опыт SMS group по созданию интегрированной HIF-линии.

Чем HIF отличается от обычной горячей ковки?

При обычной горячей ковке штамп часто значительно холоднее заготовки. При HIF температура заготовки и инструмента контролируется более стабильно, что улучшает условия деформации.

Зачем нужна вакуумная камера?

Вакуумная камера помогает снизить окисление, защитить материал и создать контролируемую среду для высокотемпературной ковки ответственных деталей.

Почему в HIF важна теплоизоляция?

Теплоизоляция помогает удерживать температуру в зоне ковки и защищает элементы пресса от перегрева. В исходной технологии для этого применяются керамические блоки.

Какие детали можно производить методом HIF?

Технология подходит для ответственных деталей: турбинных дисков, авиационных компонентов, энергетических поковок и изделий из высокотемпературных материалов.

Нужна ли такая линия каждому кузнечному предприятию?

Нет. HIF-линия оправдана там, где требования к точности, структуре, температурному контролю и качеству особенно высоки. Для других производств может быть достаточно модернизации пресса, нагрева, оснастки или автоматизации.

Может ли ДЕЛО-ПРО помочь с подбором оборудования для таких задач?

Да. ДЕЛО-ПРО помогает подобрать кузнечно-прессовое оборудование, гидравлические прессы, манипуляторы, вспомогательные системы и комплексные решения для модернизации производства.

Заключение

Опыт SMS group в разработке линии горячей изотермической ковки HIF показывает, как развивается современное кузнечно-прессовое производство. Для ответственных деталей уже недостаточно просто иметь мощный пресс. Нужна интегрированная технологическая система, где согласованно работают пресс, вакуумная камера, нагрев заготовки и штампов, теплоизоляция, манипуляторы, система управления и цифровой мониторинг.

Горячая изотермическая ковка позволяет повысить точность, улучшить контроль температуры, снизить риск дефектов структуры и расширить возможности производства крупных ответственных поковок. Такая технология особенно важна для авиационной отрасли, энергетики и производства деталей из высокотемпературных материалов.

Для предприятий, которые планируют модернизацию кузнечного участка, опыт HIF полезен как пример комплексного подхода. Даже если полноценная изотермическая линия не требуется, важно рассматривать оборудование не отдельно, а как часть производственной системы: пресс, нагрев, оснастку, автоматизацию, пусконаладку, обучение и сервис.
