Использование суперсплавов для увеличения срока службы ковочных штампов

В кузнечно-прессовом производстве срок службы штампов напрямую влияет на себестоимость продукции, загрузку оборудования и конкурентоспособность предприятия. Чем быстрее изнашивается штамповая оснастка, тем чаще приходится останавливать пресс или молот, выполнять восстановление, механическую обработку, замену блоков и повторную наладку процесса.

По мере усложнения поковок и применения более современных сплавов нагрузка на штампы становится выше. Производители штамповых сталей развивают материалы для горячей ковки, но даже качественная сталь не всегда закрывает все проблемы: износ, растрескивание, потерю твёрдости, деформацию рабочих поверхностей и сокращение ресурса оснастки.

Один из способов увеличить срок службы штампов — наплавка рабочих поверхностей суперсплавами. Вместо изготовления всего штампового блока из дорогостоящего материала можно усилить только наиболее нагруженные зоны: рабочие ручьи, переходные радиусы, зоны облоя, ролики, конусы кольцепрокатных станов и поверхности, где износ развивается быстрее всего.

Такой подход позволяет сохранить ударную стойкость и прочность основного материала штампа, но при этом повысить износостойкость рабочих зон. Для предприятия это означает меньше замен оснастки, меньше простоев, ниже расходы на ремонт и более стабильную работу кузнечно-прессового оборудования.

Компания ДЕЛО-ПРО поставляет кузнечно-прессовое оборудование, штамповочные прессы, ковочные и штамповочные молоты, манипуляторы, производственные линии и решения для модернизации кузнечных участков. При анализе ресурса штампов важно рассматривать не только материал оснастки, но и весь процесс: пресс или молот, нагрев, смазку, восстановление, наплавку, механическую обработку, пусконаладку и дальнейшее обслуживание.

Почему ресурс штампов так важен для кузнечного производства

Увеличение срока службы штампа влияет на весь кузнечный процесс. Если штамповые блоки работают дольше, предприятие реже покупает новые блоки, реже выполняет механическую обработку и меньше останавливает оборудование.

Когда ненаплавленный штамп изнашивается до предельного состояния, его приходится списывать или глубоко восстанавливать. При этом после каждой механической обработки рабочая поверхность уходит всё глубже в материал блока. В горячей ковке это особенно важно, потому что твёрдость штамповой стали по мере углубления может снижаться.

В исходной статье приведён пример: на штампах массой около 680 килограммов твёрдость в рабочей зоне может снижаться до 25 единиц по шкале Роквелла C, тогда как исходная твёрдость составляет около 50 единиц по шкале Роквелла C. Это означает, что после каждого цикла восстановления ненаплавленный штамп может работать хуже, потому что рабочая поверхность оказывается в менее твёрдом слое материала.

Если срок службы штампа удаётся увеличить в два раза, предприятие сокращает время на восстановление и замену оснастки примерно наполовину. Дополнительно снижаются простои оборудования, высвобождается персонал и появляется возможность увеличить выпуск без покупки нового пресса или молота.

Почему не делают весь штамп из суперсплава

Большинство кузнечных предприятий понимает преимущества суперсплавов, но изготовление целого штампового блока из Waspaloy, Hastelloy или Inconel слишком дорого. Это особенно нерационально, если максимальная нагрузка приходится только на отдельные рабочие зоны.

Поэтому более практичный подход — локальная наплавка.

Например, обычный штамповый блок из стали 4340 с твёрдостью 38–42 единицы по шкале Роквелла C можно превратить в штамп с рабочими характеристиками суперсплава за счёт наплавки наиболее нагруженных участков. Основной блок сохраняет стойкость к ударным нагрузкам и растрескиванию, а рабочие поверхности получают повышенную износостойкость.

Для штампа массой около 680 килограммов может потребоваться всего около 23 килограммов наплавленного металла, чтобы обычный штамп получил рабочие свойства, близкие к суперсплаву. Это намного экономичнее, чем изготавливать весь блок из дорогого материала.

Какие материалы применяются для наплавки

В исходной статье рассматриваются суперсплавы и высокоэффективные наплавочные материалы, которые применяются в зависимости от характера износа.

К таким материалам относятся:

• Waspaloy;

• Hastelloy;

• Inconel;

• кобальтовые сплавы;

• высокоэффективные железосодержащие сплавы;

• упрочняющиеся при деформации сплавы.

Каждый материал решает свою задачу. Одни сплавы лучше сопротивляются износу, другие — растрескиванию, третьи эффективны в зонах облоя и переходных радиусов. В ряде случаев максимальный эффект даёт не один материал, а комбинация суперсплавов и железосодержащих сплавов.

Такой комбинированный подход позволяет получить максимальный ресурс при контролируемой стоимости восстановления.

Влияние роботизированных систем наплавки

Раньше суперсплавы применялись в основном для увеличения срока службы штампов открытой ковки и ротационной ковки с использованием традиционных методов сварки. После внедрения роботизированных систем с импульсной дуговой технологией стало возможно переносить многие из этих решений на штампы закрытой ковки для прессов и молотов.

Роботизированная наплавка даёт несколько важных преимуществ:

• выше повторяемость результата;

• точнее контроль траектории;

• стабильнее толщина слоя;

• лучше управление тепловложением;

• меньше влияние человеческого фактора;

• проще работать со сложной геометрией;

• можно безопаснее наносить более толстые слои.

В исходной статье отмечается, что благодаря роботизированной импульсной дуговой технологии Waspaloy удалось наплавлять непосредственно на штамповую сталь без промежуточных слоёв Hastelloy, которые ранее требовались при традиционной механизированной сварке.

Это важный технологический шаг: чем проще и стабильнее процесс наплавки, тем шире возможности применения суперсплавов на штампах закрытой ковки, прессах, молотах и кольцепрокатном оборудовании.

Упрочняющиеся при деформации сплавы

Отдельный интерес представляют сплавы, которые упрочняются при деформации. Обычные штамповые стали при нагреве постепенно размягчаются из-за отпуска, что ускоряет износ рабочей поверхности. Упрочняющиеся при деформации сплавы работают иначе.

Когда поверхность начинает смещаться даже на 0,025 миллиметра, происходит её упрочнение. По мере износа этот процесс продолжается глубже в толщу наплавленного слоя. Поэтому такие материалы особенно полезны там, где поверхность постоянно испытывает трение, давление и смещение металла.

Они могут эффективно работать:

• в зонах облоя;

• на переходных радиусах;

• в местах интенсивного истирания;

• на роликах кольцепрокатных станов;

• на осевых конусах;

• на участках, где обычная штамповая сталь быстро теряет твёрдость.

Современные роботизированные источники питания позволяют наносить кобальтовые сплавы толщиной более 6 миллиметров. Ранее применялись слои около 1,5 миллиметра. Более толстый слой даёт возможность получить два и более цикла восстановления после одной наплавки.

Кузнец может использовать штамп, затем механически обработать его на 3,2 миллиметра и снова запустить в работу, сохранив увеличенный ресурс.

Штампы для прессов: пример увеличения ресурса

Один из практических примеров в исходной статье связан с предприятием, производящим военную продукцию. На предварительном ручье был испытан кобальтовый сплав, а на блокирующем и чистовом ручьях использовалась комбинация высокоэффективных железосодержащих сплавов.

До внедрения наплавки ресурс комплекта штампов из стали 4340 составлял 3500–4000 поковок.

После внедрения технологии предприятие изготовило более 13 000 деталей. Это соответствует увеличению ресурса на 225 процентов. Дополнительно снизилось количество механических обработок, замен штампов и простоев оборудования.

После износа наплавленного слоя толщиной около 3,2 миллиметра штампы были механически обработаны и получили второй полный цикл работы ещё на 13 000 деталей. В результате общий ресурс вырос с 4000 до 26 000 деталей, что соответствует увеличению на 550 процентов.

Расчёты показали, что затраты на подготовку штампов, наплавку и последующую механическую обработку окупались после изготовления 9000 деталей. После достижения точки безубыточности предприятие получило ещё около 17 000 деталей с высоким экономическим эффектом.

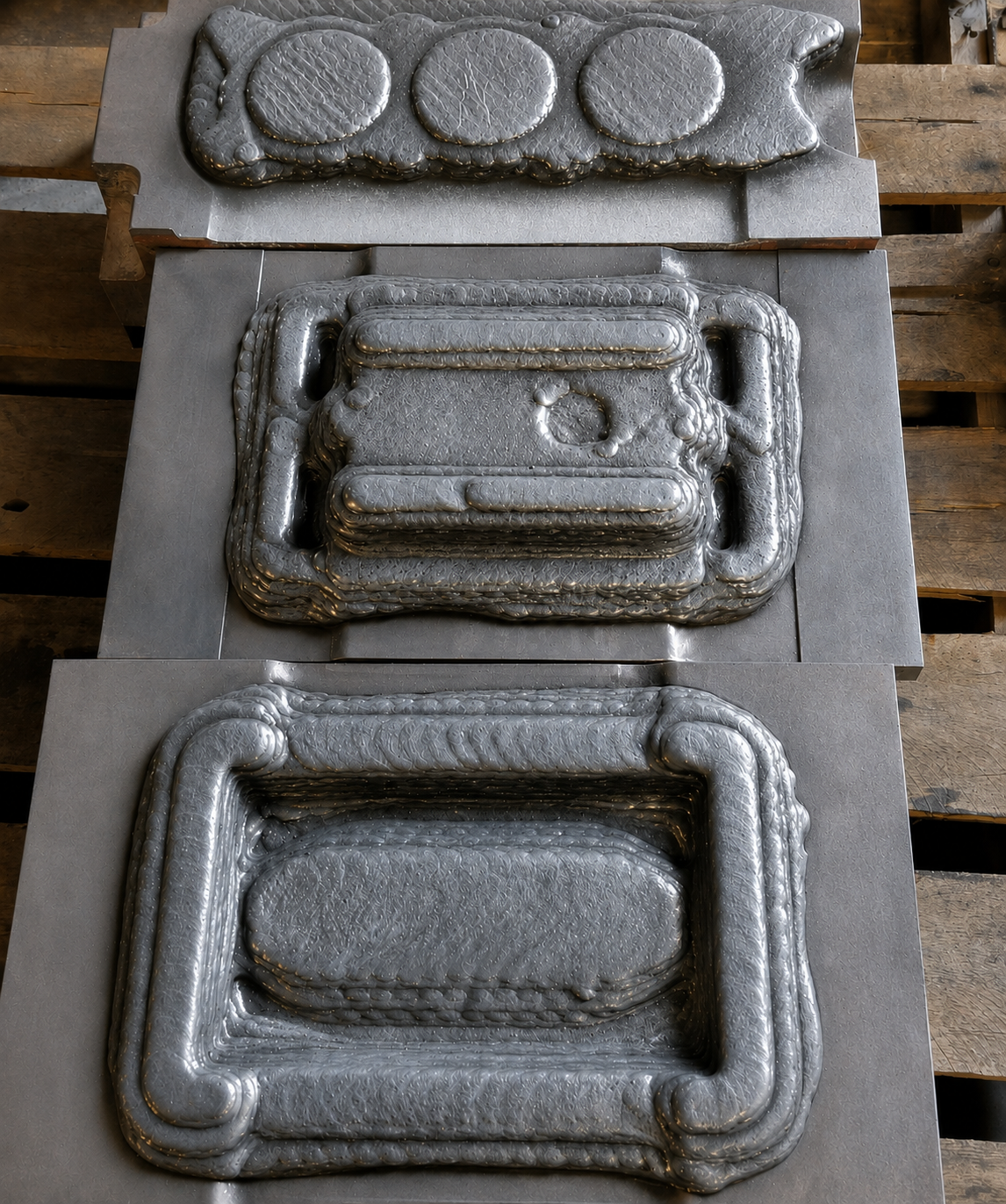

Прессовые штампы после роботизированной наплавки кобальтовыми сплавами. Такая обработка позволяет увеличить ресурс рабочей поверхности и получить дополнительные циклы эксплуатации после механической обработки.

Осевой конус кольцепрокатного стана

Второй пример связан с кольцепрокатным станом на предприятии восточного побережья США. Там сравнивали обычные ненаплавленные конусы, конусы с высокоэффективным железосодержащим сплавом и комплект конусов с Inconel.

Результаты были следующими:

Использование железосодержащего сплава увеличило ресурс инструмента на 114 процентов. Переход на Inconel дал ещё 98 процентов прироста по сравнению с железосодержащим сплавом. Если сравнивать с исходным материалом конусов, общий рост ресурса составил 325 процентов.

Для предприятия это означало примерно трёхкратное сокращение количества замен инструмента, сварочных работ, механической обработки и простоев.

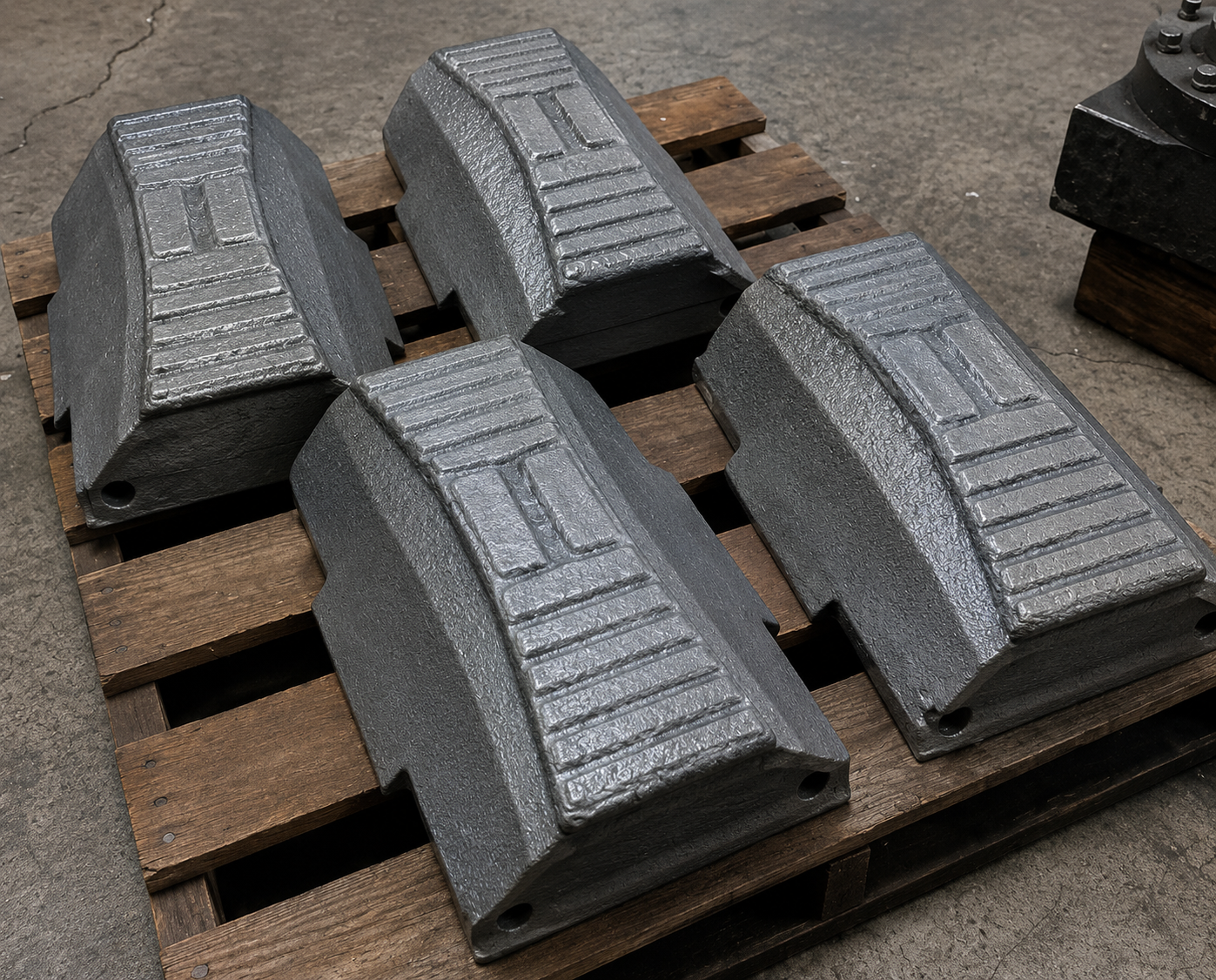

Штампы ротационной ковки после роботизированной наплавки комбинацией Waspaloy и Hastelloy. Суперсплавы применяются для усиления зон, где требуется высокая стойкость к износу и температурному воздействию.

Штампы открытой ковки

Третий пример связан с предприятием Среднего Запада США, которое использовало штампы из стали H13. До внедрения наплавки срок службы составлял около 40 часов до момента, когда центральная часть штампа изнашивалась примерно на 50 миллиметров.

После этого поверхность можно было механически обрабатывать ещё три-четыре раза, затем штамп приходилось списывать.

Совместно с заказчиком был разработан профиль наплавки из Hastelloy и Waspaloy. После внедрения этой технологии ресурс штампов H13 увеличился с 5000 часов до более чем 62 000 часов. Это соответствует росту на 12 400 процентов.

Дополнительным преимуществом стало улучшение качества поковок, выходящих из кузницы. Это важный момент: увеличение ресурса штампа влияет не только на ремонтные затраты, но и на стабильность геометрии и поверхности готовых изделий.

Почему важно подбирать профиль наплавки под конкретную задачу

Каждая операция ковки отличается от другой. Нельзя просто выбрать один универсальный сплав и наносить его на любые штампы одинаковым способом. Важны материал заготовки, температура, нагрузка, характер течения металла, конструкция ручья, зона облоя, тип оборудования и режим эксплуатации.

При выборе профиля наплавки нужно учитывать:

• где именно развивается износ;

• есть ли растрескивание;

• как быстро разрушаются зоны облоя;

• какие радиусы испытывают максимальную нагрузку;

• какой материал штампа используется;

• какая твёрдость у основного блока;

• нужна ли стойкость к износу или к трещинам;

• какая последующая механическая обработка планируется;

• на каком прессе, молоте или стане работает инструмент;

• какой экономический эффект требуется получить.

Иногда для максимального результата требуется несколько попыток: подобрать сочетание сплавов, режим наплавки, термообработку и механическую обработку. Такой подход особенно важен для дорогих штампов и ответственных поковок.

Как наплавка связана с оборудованием

Даже качественно наплавленный штамп не будет работать эффективно, если само кузнечно-прессовое оборудование находится в плохом состоянии. Перекосы, люфты, нестабильная энергия удара, недостаточная смазка, неправильный нагрев или слабая пусконаладка могут быстро снизить ресурс оснастки.

На срок службы штампа влияют:

• точность пресса или молота;

• состояние направляющих;

• стабильность хода;

• энергия удара или усилие пресса;

• температура заготовки;

• смазка;

• наличие окалины;

• качество установки штампа;

• механическая обработка после восстановления;

• правильность пусконаладки;

• квалификация персонала.

Поэтому продление ресурса штампов нужно рассматривать как комплексную задачу. Наплавка суперсплавами может дать большой эффект, но максимальный результат достигается тогда, когда оборудование, оснастка, нагрев, смазка и режимы ковки согласованы между собой.

Когда предприятию стоит рассмотреть наплавку суперсплавами

Технологию стоит рассмотреть, если штамповая оснастка является значимой статьёй затрат, а износ инструмента ограничивает производительность.

Наплавка может быть актуальна, если:

• штампы быстро изнашиваются;

• часто требуется механическая обработка;

• рабочие зоны теряют твёрдость;

• зоны облоя и радиусы быстро разрушаются;

• простои из-за оснастки мешают выполнению заказов;

• нужно увеличить выпуск без покупки нового оборудования;

• есть повторяющиеся проблемы на одних и тех же участках штампа;

• предприятие работает с дорогими или ответственными поковками;

• кольцепрокатный инструмент требует частой замены;

• нужно снизить себестоимость детали за счёт увеличения ресурса оснастки.

Если наплавка позволяет увеличить ресурс штампов, предприятие может повысить производительность без расширения парка прессов, молотов или станов. Это особенно важно для участков, где оборудование уже загружено, а рост выпуска ограничивается простоями из-за инструмента.

Типовые ошибки при внедрении наплавки

Наплавка суперсплавами требует инженерного подхода. Ошибка в выборе материала или профиля может снизить эффект и увеличить затраты.

Частые ошибки:

• выбирать сплав без анализа зоны износа;

• наносить дорогой материал там, где он не нужен;

• не учитывать совместимость с основным материалом штампа;

• игнорировать режим термообработки;

• не контролировать толщину слоя;

• не учитывать последующую механическую обработку;

• не фиксировать ресурс до и после внедрения;

• не сравнивать экономику вариантов;

• не учитывать состояние пресса или молота;

• ожидать одинаковый результат на разных деталях.

Правильнее начинать с анализа конкретной проблемы: где изнашивается штамп, какой характер износа, сколько стоит простой, сколько циклов даёт текущая оснастка и какой ресурс требуется получить.

Как ДЕЛО-ПРО может помочь

ДЕЛО-ПРО помогает промышленным предприятиям подбирать кузнечно-прессовое оборудование и технологические решения для повышения эффективности производства. Вопрос ресурса штампов нельзя рассматривать отдельно от оборудования, на котором они работают.

В зависимости от задачи ДЕЛО-ПРО может помочь с подбором:

• штамповочных прессов;

• гидравлических и винтовых прессов;

• ковочных и штамповочных молотов;

• оборудования для свободной ковки;

• ковочных манипуляторов;

• кольцепрокатного оборудования;

• производственных линий;

• вспомогательного кузнечного оборудования;

• решений для модернизации действующего участка;

• оборудования и технологий для восстановления штамповой оснастки.

При комплексной поставке могут учитываться требования к фундаменту, согласование технических параметров с производителем, организация доставки, шеф-монтаж, пусконаладка, обучение персонала, комплект запасных частей и дальнейшее сервисное сопровождение.

Если предприятие сталкивается с быстрым износом штампов, частыми ремонтами или простоями из-за оснастки, задачу лучше начинать с технического анализа: какие детали производятся, на каком оборудовании, где именно изнашивается штамп и какой ресурс требуется получить.

FAQ

Зачем применять суперсплавы для ковочных штампов?

Суперсплавы помогают повысить износостойкость, термостойкость и стойкость к растрескиванию рабочих поверхностей штампа. Это позволяет продлить срок службы оснастки и снизить простои оборудования.

Почему не делают весь штамп из Waspaloy, Hastelloy или Inconel?

Это слишком дорого и не всегда технически оправдано. Рациональнее использовать основной блок из штамповой стали, а суперсплав наносить только на наиболее нагруженные рабочие зоны.

Какие зоны штампа чаще всего усиливают наплавкой?

Обычно усиливают рабочие ручьи, переходные радиусы, зоны облоя, поверхности интенсивного истирания, ролики и осевые конусы кольцепрокатных станов.

Как роботизированная наплавка влияет на качество?

Роботизированная наплавка повышает повторяемость, точность траектории, стабильность толщины слоя и контроль тепловложения. Это снижает влияние человеческого фактора и помогает повторять успешную технологию.

Можно ли использовать штамп повторно после износа наплавленного слоя?

Да. Если слой достаточно толстый, штамп можно механически обработать и получить следующий рабочий цикл без полной замены блока.

Насколько может увеличиться ресурс штампов?

В приведённых примерах ресурс увеличивался от 325 процентов до 12 400 процентов. Фактический результат зависит от материала, зоны износа, режима ковки, оборудования, наплавки и последующей обработки.

Что важнее: сплав для наплавки или состояние оборудования?

Важно и то, и другое. Даже качественный наплавленный штамп будет работать хуже, если пресс или молот имеет перекосы, люфты, нестабильный ход, проблемы со смазкой или нагревом.

Может ли ДЕЛО-ПРО помочь с такими задачами?

Да. ДЕЛО-ПРО помогает подобрать кузнечно-прессовое оборудование и технологические решения для повышения ресурса штампов, модернизации участков, поставки оборудования, пусконаладки, обучения и сервисного сопровождения.

Заключение

Использование суперсплавов для наплавки ковочных штампов — эффективный способ увеличить срок службы оснастки и снизить затраты кузнечного производства. Вместо изготовления всего блока из дорогого материала предприятие может усилить только наиболее нагруженные зоны: рабочие ручьи, радиусы, зоны облоя, ролики или конусы кольцепрокатных станов.

Практические примеры показывают, что правильно подобранная наплавка может увеличить ресурс штампов в несколько раз, сократить количество замен, уменьшить объём механической обработки и снизить простои оборудования. Но для стабильного результата важно учитывать не только сплав, но и технологию нанесения, термообработку, механическую обработку, состояние пресса или молота, нагрев, смазку и режим эксплуатации.

ДЕЛО-ПРО помогает промышленным предприятиям рассматривать такие задачи комплексно: от анализа износа и подбора оборудования до модернизации участка, пусконаладки, обучения персонала и дальнейшего сервисного сопровождения.
