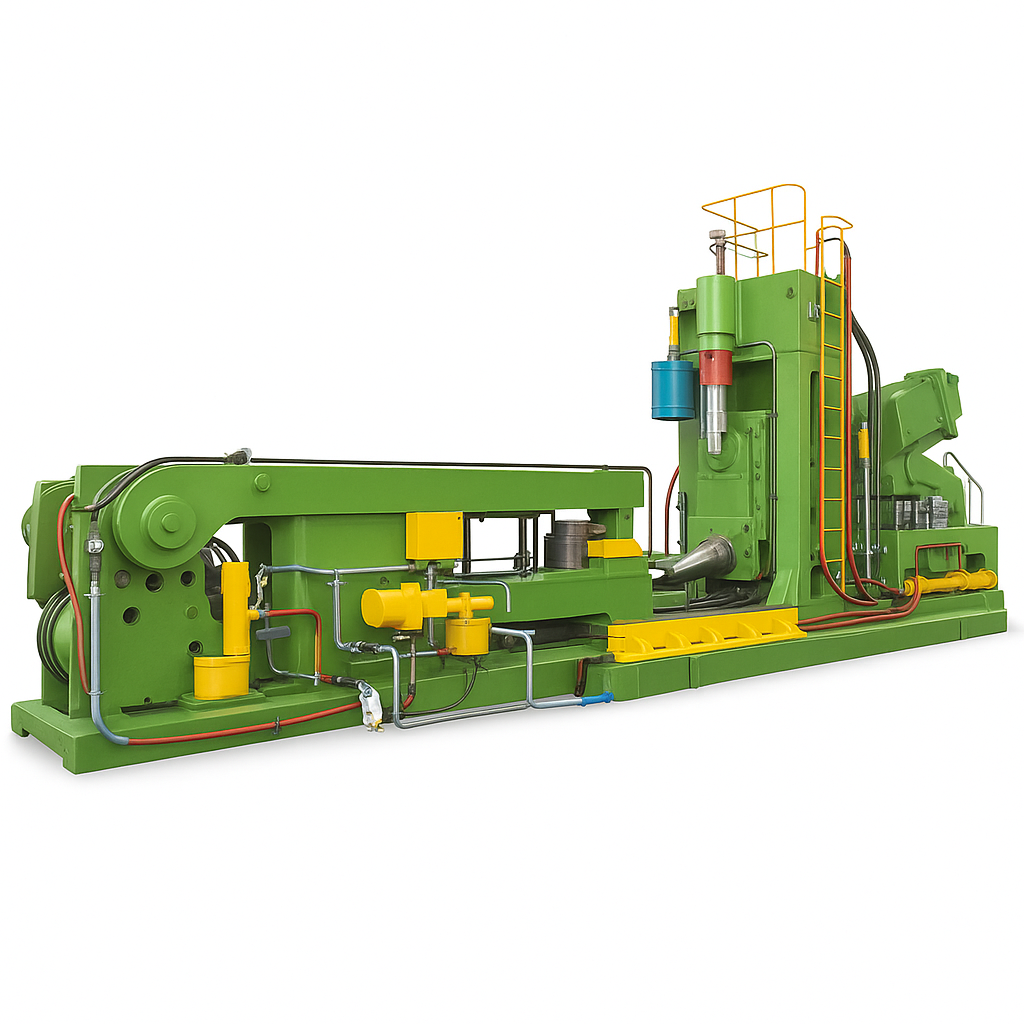

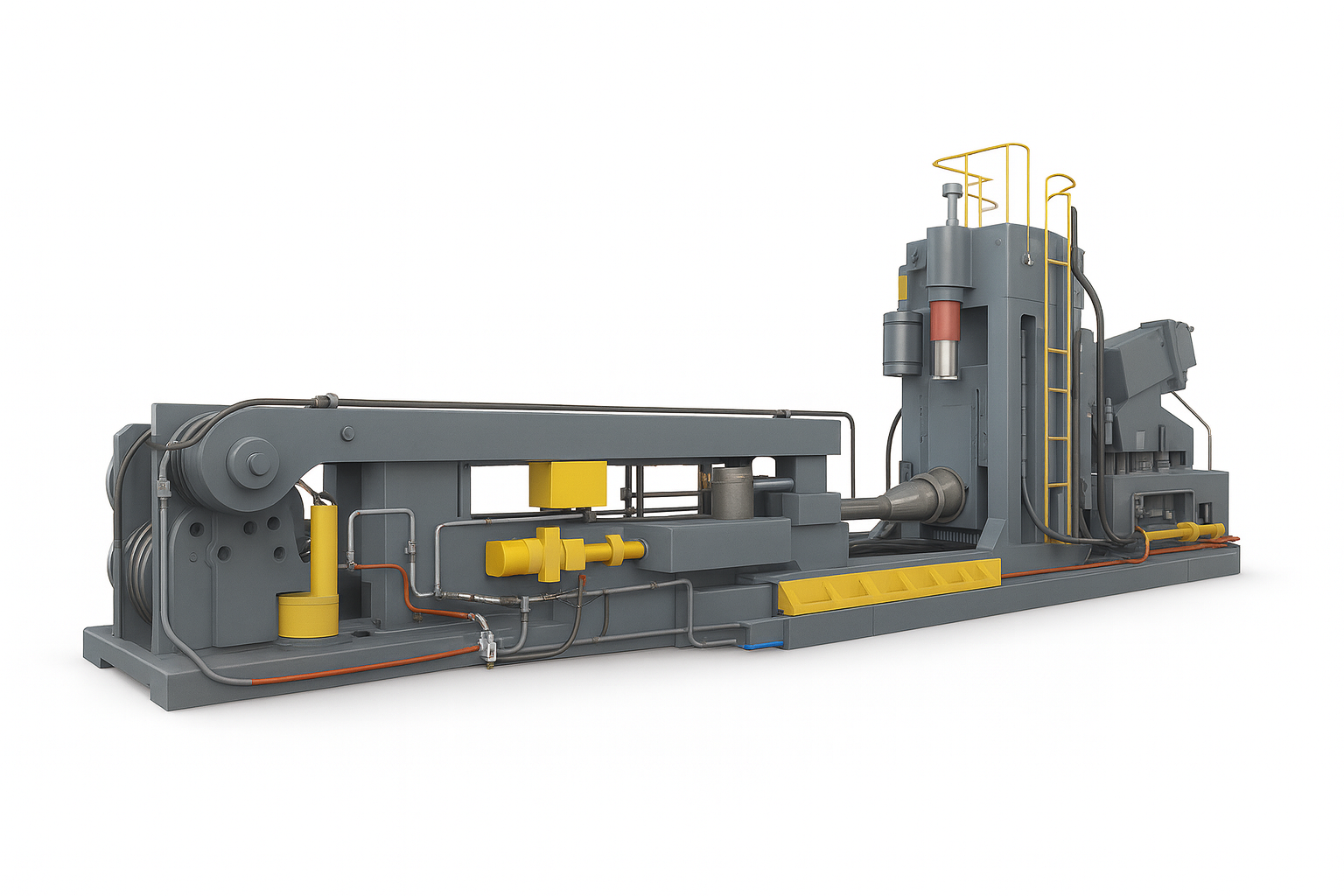

Кольцепрокатный стан радиально-осевой прокатки серии D53K

По запросу

Описание товара

Кольцепрокатный стан серии D53K (радиально-продольный) предназначен для высокоэффективного производства кольцеобразных заготовок различных типоразмеров. Стан применяется в машиностроении, авиационно-космической, нефтегазовой, энергетической, судостроительной и других отраслях промышленности, где требуется точная обработка кольцевых деталей из стали, сплавов и специальных материалов.

Оборудование обеспечивает синхронную радиальную и осевую прокатку, позволяя формировать кольца с высокой точностью геометрии и минимальными припусками под механическую обработку. Отличается стабильной работоспособностью, высокой производительностью и надёжностью в эксплуатации.

Преимущества стана D53K:
— возможность прокатки заготовок большого диаметра;
— высокая точность размеров и повторяемость параметров;
— эффективное использование материала (низкий расход металла);
— стабильная работа в условиях серийного и мелкосерийного производства;
— возможность интеграции в автоматизированные линии.

	D53K-800	D53K-1600	D53K-2000	D53K-2500	D53K-4000	D53K-5000	D53K-6300	D53K-8000	D53K-9000	D53K-10000	D53K-12000
Максимальное радиальное усилие прокатки (кН)	800	1250	1600	2000	2000	2500	4000	6000	8000	10000	16000
Максимальное осевое усилие прокатки (кН)	630	1000	1250	1250	1600	2000	3150	4000	5000	6300	8000
Угол конусности раскатного ролика (град)	30	40	30	35	35	30	30	30	30	30	30
Линейная скорость прокатки кольца (м/с)	1,5
Установленная мощность привода радиального перемещения (кВт)	200	280	2×200	2×250	2×315	2×400	2×500	2×690	2×900	2×1250	2×2000
Установленная мощность привода осевого перемещения (кВт)	2×110	2×160	2×200	2×220	2×315	2×400	2×500	2×600	2×800	2×1000	2×1300
Диапазон наружных диаметров кольцевых заготовок (мм)	400-800	500-1600	600-2000	600-2500	700-4000	800-5000	900-6300	1000-8000	1100-9000	1250-10000	1500-12000
Регулируемое межосевое расстояние между радиальными валками (мм)	50-400	60-500	80-550	80-550	80-650	90-800	100-1000	110-1350	110-1600	120-1800	130-2000
Максимальная высота (ширина) кольца после прокатки (мм)	300	400	450	500	500	650	900	1200	1450	1650	2000
Максимальная толщина исходной заготовки (мм)	180	200	350	300	400	500	700	800	850	1000	1200
Максимальная толщина стенки кольца после прокатки (мм)	110	120	200	150	220	300	420	480	530	600	700
Длина оборудования по габариту (мм)	10500	11000	13500	14500	19000	21000	25000	32000	36000	40000	47000
Ширина оборудования по габариту (мм)	2300	2500	2400	3500	3500	4500	5800	6500	7500	8000	10000
Установочная высота (высота оборудования над уровнем пола) (мм)	3500	4300	5200	5000	5500	6200	7200	9400	10000	10500	11500
