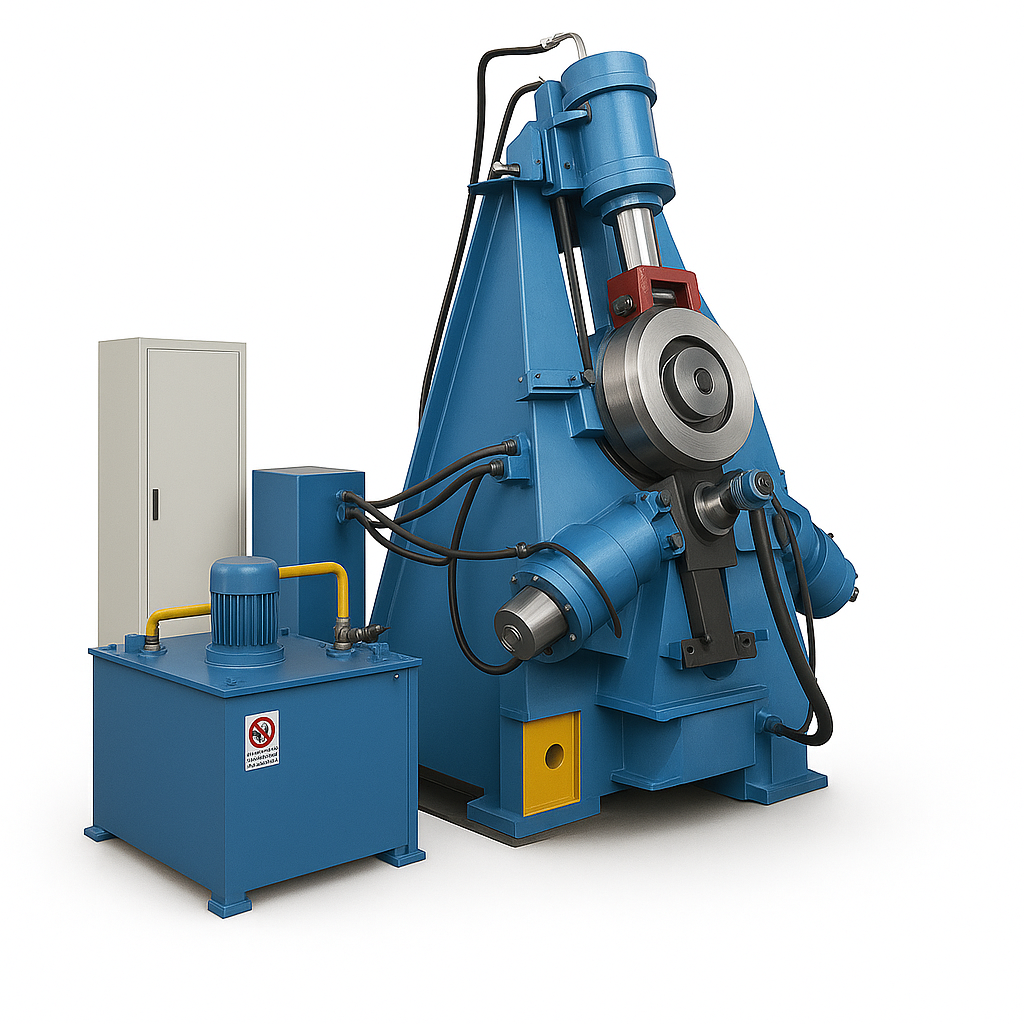

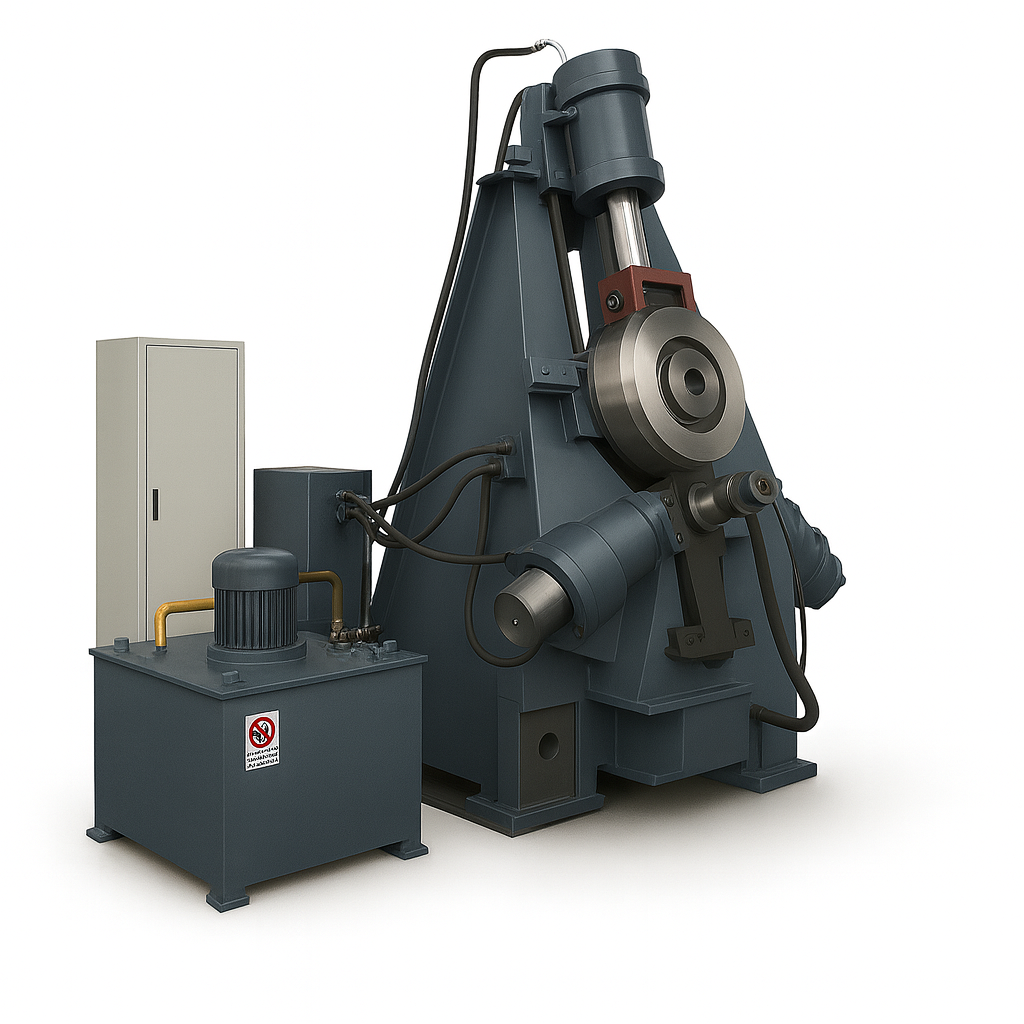

Вертикальная кольце-прокатная машина серии D51Y
Кольцепрокатный стан серии D51Y предназначен для высокоэффективного производства кольцевых заготовок и широко применяется в машиностроении, автомобильной, судостроительной, железнодорожной, нефтехимической, авиационно-космической и атомной промышленности.
Оборудование используется для прокатки зубчатых венцов, фланцев трубопроводов, приварных фланцев и других изделий из углеродистых, легированных и нержавеющих сталей, а также других материалов. Стан позволяет выполнять горячую прокатку и формовку заготовки одновременно, что обеспечивает высокую производительность и стабильное качество изделий.
Преимущества:
— высокая точность обработки и повторяемость размеров;
— минимальные припуски под мехобработку;
— высокая степень использования материала;
— стабильное внутреннее качество заготовок;
— экономическая эффективность за счёт сокращения отходов и времени обработки.
Стан серии D51Y — оптимальное решение для автоматизированных линий по производству фланцев, зубчатых колец и других кольцевых деталей. Подходит как для единичного, так и для серийного производства.
| D51Y-160E | D51Y-250D | D51Y-250E | D51Y-350D | D51Y-350E | D51Y-400E | D51Y-500E | D51Y-630E | D51Y-800E | D51Y-1000E | ||
| Параметры кольцевой заготовки: | Максимальный внешний диаметр (мм) | 200 | 250 | 300 | 350 | 350 | 400 | 500 | 630 | 800 | 1000 |
| Максимальная высота сечения (толщина), (мм) | 70 | 50 | 120 | 85 | 200 | 200 | 200 |
200 250 |
200 350 |
200 350 |
|
| Производительность (шт/ч) | 600 | 500 | 240 | 200 | 120 | 100 | 90 | 80 | 60 | 50 | |
| Номинальное усилие прокатки (кг) | 11300 | 9800 | 19600 | 15500 | 30000 | 30000 | 32000 | 32000 | 38000 | 38000/4200 | |
| Ход осевого перемещения прокатного ролика (мм) | 70 | 110 | 110 | 130 | 130/250 | 130/250 | 130/250 | 350 | 350 | 350 | |
| Скорость прокатки кольца (линейная скорость рабочего инструмента) (м/с) | 1,64 | 2,1 | 1,63 | 2,2 | 1,45 | 1,45 | 1,5 | 1,47 | 1,5 | 1,5 | |
| Скорость вращения главного валка (частота вращения) (об/мин) или (мм/с) (если линейно) | 92 | 80 | 62,3 | 62 | 41 | 40 | 40 | 38 | 38 | 38 | |
| Диаметр раскатного (обкатного) ролика (мм) | 360-380 | 500-520 | 500-520 | 680-700 | 680-700 | 700-720 | 700-720 | 700-720 | 760-820 | 760-820 | |
| Высота оси прокатного ролика от уровня пола, (мм) | 670 | 875 | 875 | 1050 | 1100 | 1100 | 1200 | 1250 | 1350 | 1600 | |
| Минимальное межосевое расстояние между прокатным и раскатным роликами (мм) | 185 | 265 | 265 | 365 | 365 | 375 | 375 | 385 | 410 | 410 | |
| Установленная мощность главного электропривода (кВт) | 30 | 37 | 55 | 75 | 90 | 90 | 90 | 90/110 | 110/132 | 110/132 | |
| Установленная мощность гидропривода (кВт) | 7,5 | 11 | 11 | 15 | 15 | 15 | 15 | 15 | 15/18 | 15/18 | |
| Габаритные размеры оборудования (Д×Ш×В) (мм) | 2350×1700× 2100 |
2890×1900× 2400 |
3440×2000× 2700 |
4040×2000× 3000 |
4595×2050× 3370 |
4595×2100× 3370 |
4800×2200× 3470 |
4800×2300× 3770 |
4800×2350× 3770 |
5000×2400× 3520 |
|
