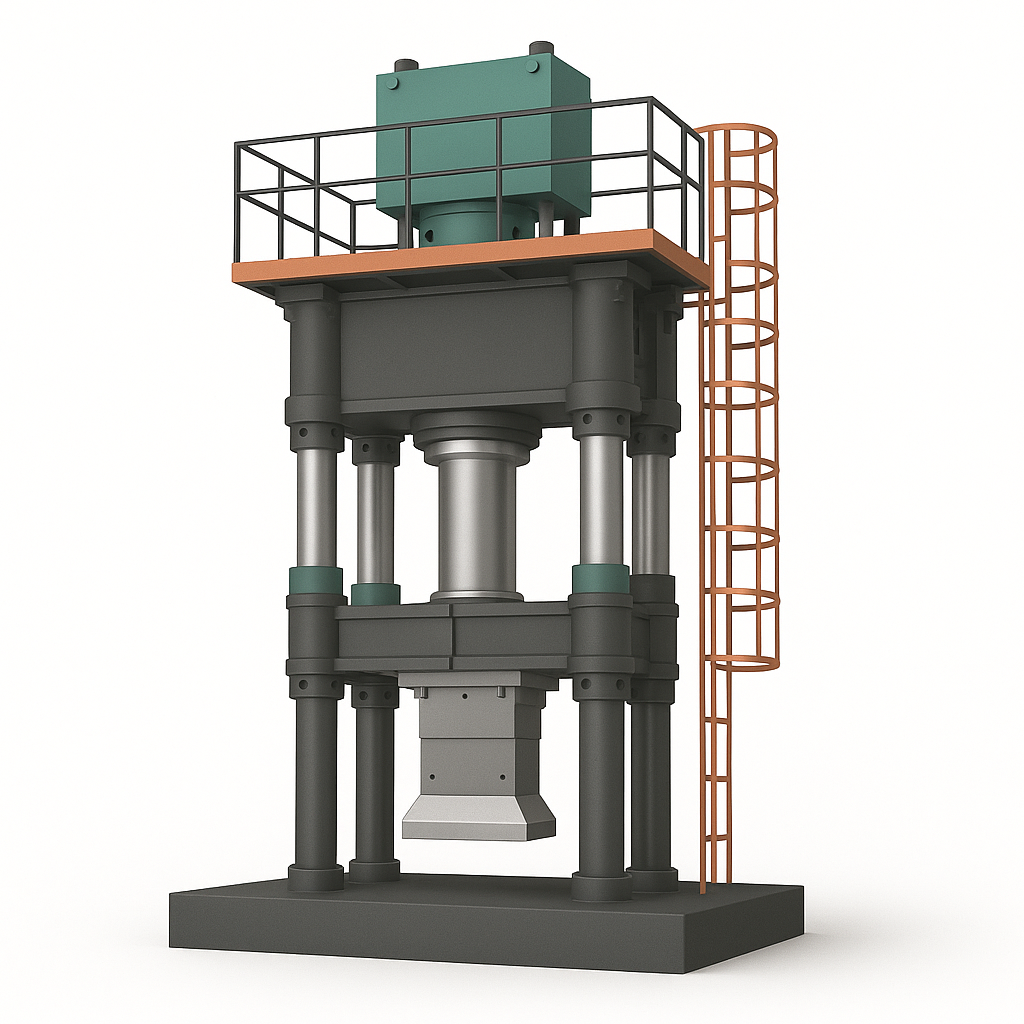

Гидравлический пресс свободной ковки серии Y13
Гидравлический пресс серии Y13 предназначен для выполнения операций свободной ковки в составе кузнечного оборудования. Управляется современной гидравлической системой с ПЛК и интерфейсом человек-машина (HMI), обеспечивая точный контроль рабочих параметров и высокую производительность.
Система поддерживает несколько режимов работы: ручной, полуавтоматический и автоматизированный. Через консоль оператор может выполнять все ключевые действия: подачу, подъём, опускание, удержание, ковку и выброс заготовки. Все этапы работы сопровождаются мониторингом в реальном времени, что повышает надёжность и безопасность эксплуатации.

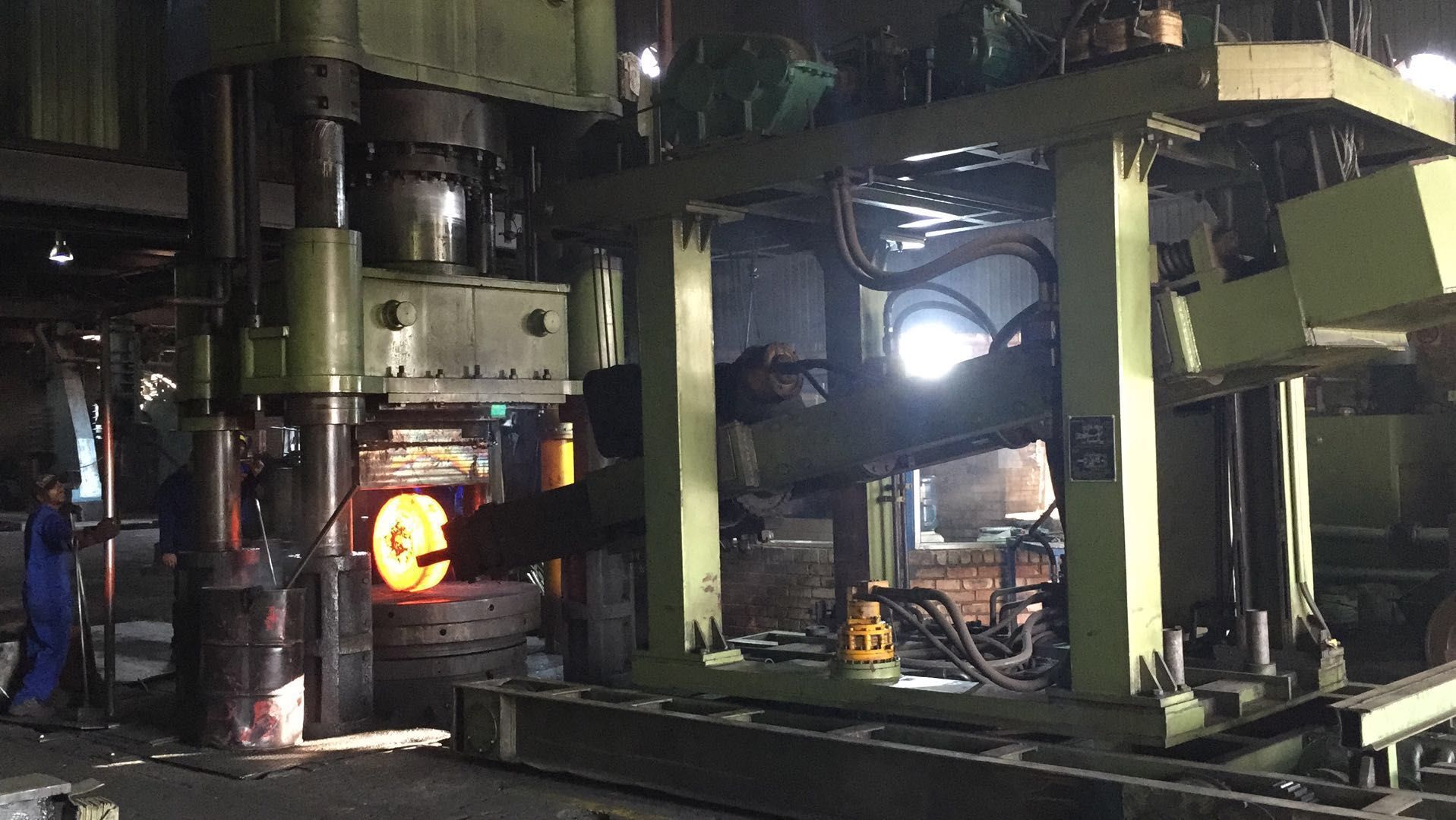

Пресс может работать как отдельно, так и в составе линии с ковочным манипулятором, обеспечивая согласованное управление и сокращение производственного цикла.
Преимущества:
- Чёткое управление рабочими ходами: холостой, рабочий, обратный, выталкивание;
- Программируемое логическое управление (ПЛК);
- Удобная и безопасная эксплуатация;
- Интеграция с манипуляторами;
- Подходит для модернизации ковочных цехов.
| Y13-800 | Y13-1250 | Y13-1600 | Y13-2000 | Y13-2500 | Y13-3150 | Y13-4000 | Y13-5000 | Y13-6000 | |
| Номинальное усилие пресса (кН) | 8 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 60 |
| Давление в гидросистеме (МПа) | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Диаметр главного гидроцилиндра (мм) | Ф640 | Ф800 | Ф740+ 2*Ф380 |
Ф740+ 2*Ф480 |
Ф800+ 2*Ф560 |
Ф800+ 2*Ф700 |
Ф900+ 2*Ф800 |
3*Ф920 | Ф1350+ 2*Ф800 |
| Наибольшее расстояние между бойком и плитой (мм) | 2300 | 2600 | 2900 | 3100 | 3300 | 3800 | 4000 | 4600 | 5300 |
| Ход ползуна (мм) | 1000 | 1200 | 1400 | 1500 | 1600 | 1800 | 2000 | 2200 | 2500 |
| Межцентровое расстояние между колоннами пресса (мм) | 2200*1000 | 2200*1300 | 2600*1400 | 2800*1500 | 3200*1600 | 3600*1900 | 4400*2100 | 4800*2200 | 4650*2300 |
| Диаметр направляющих колонн (мм) | Ф260 | Ф300 | Ф340 | Ф360 | Ф420 | Ф500 | Ф570 | Ф600 | Ф650 |
| Скорость обратного хода ползуна (мм/с) | 300 | 300 | 300 | 250 | 250 | 250 | 200 | 200 | 200 |
| Скорость рабочего хода ползуна (мм/с) | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Скорость свободного (приближающегося) хода (мм/с) | 300 | 300 | 300 | 250 | 250 | 250 | 200 | 200 | 200 |
| Габариты подвижного рабочего стола (мм) | 2500*1400 | 3200*1500 | 3500*1600 | 3700*1700 | 5000*1900 | 5000*2300 | 6000*2400 | 6000*2800 | 7000* 3000 |
| Ход подвижного рабочего стола (мм) | 1000 | 1400 | 1600 | 1800 | 2000 | 2500 | 2500 | 3000 | 3000 |
| Скорость перемещения рабочего стола (мм/с) | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
| Допустимое смещение заготовки от центра (мм) | 100 | 150 | 180 | 200 | 225 | 250 | 275 | 325 | 400 |
| Максимальный вес ковкого стального слитка (т) | 2.5 / 5 | 5/8 | 8/15 | 12/20 | 20/40 | 25/45 | 35/65 | 40/80 | 60/130 |
| Установленная мощность главного электродвигателя (кВт) | 4*110 | 6*110 | 7*110 | 9*110 | 12*110 | 15*110 | 20*110 | 24*110 | 28*110 |
| Высота оборудования над уровнем пола (мм) | 6700 | 8000 | 8500 | 9000 | 9500 | 10500 | 11500 | 12500 | 13500 |
