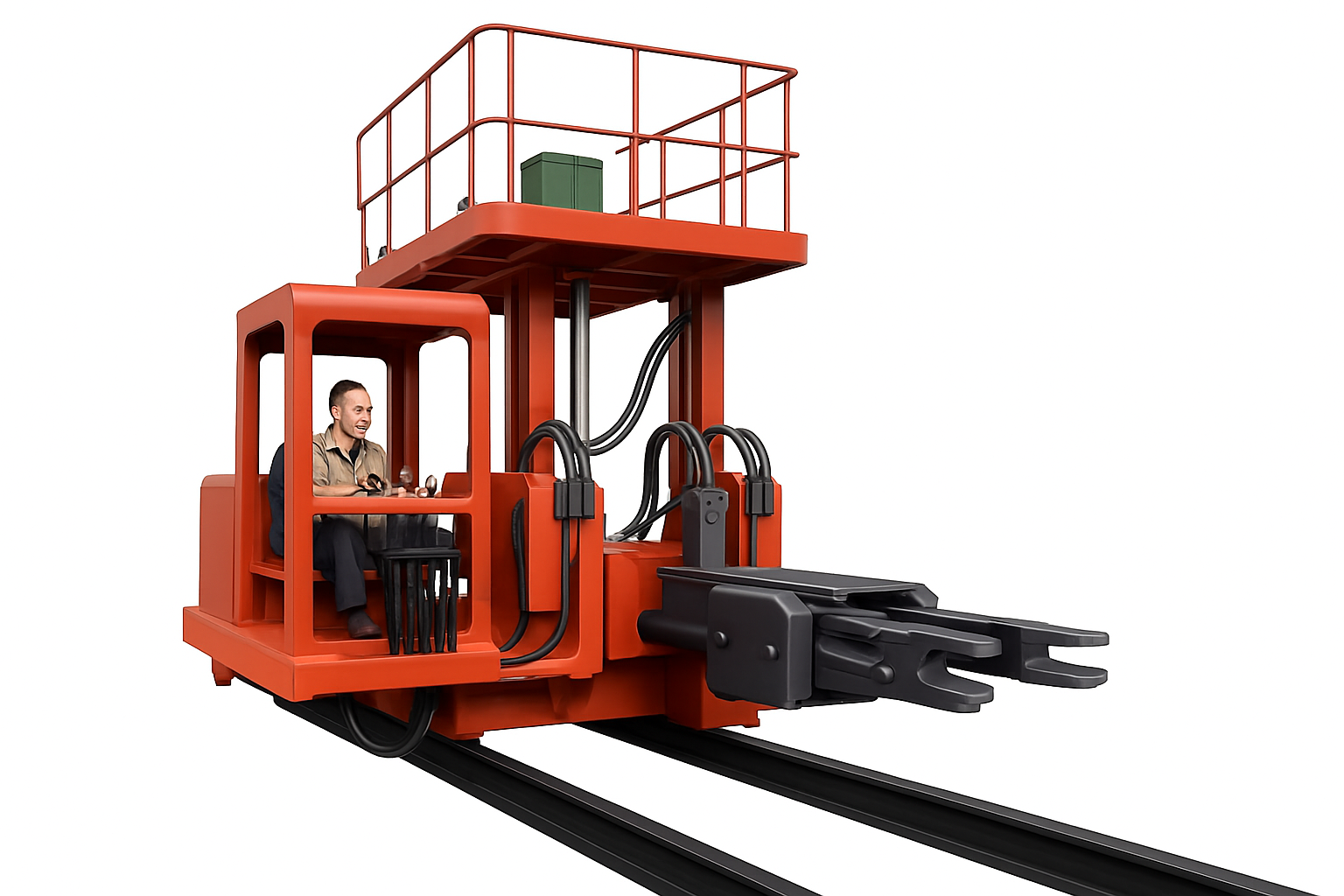

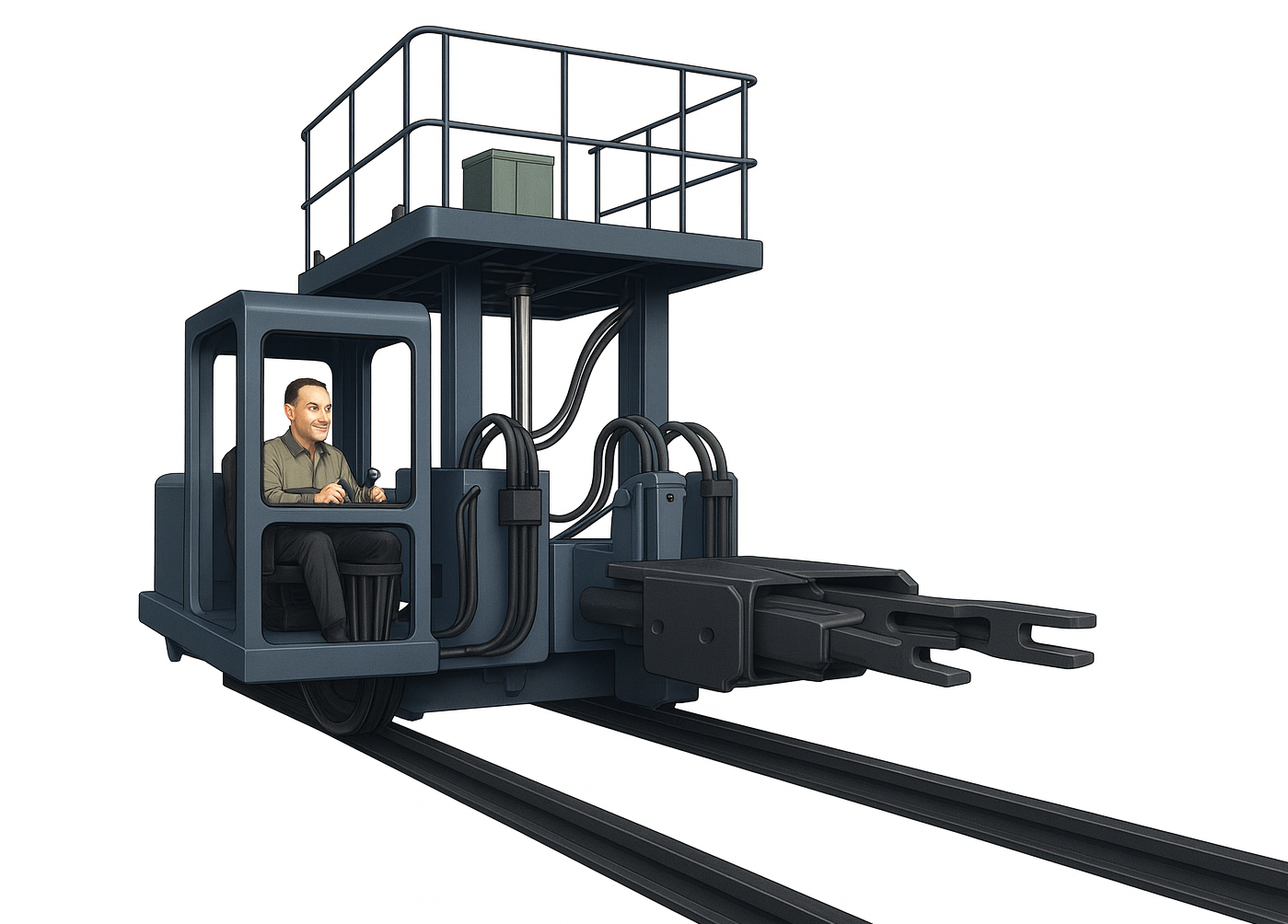

Ковочный рельсовый манипулятор серии T31
Ковочный рельсовый манипулятор серии Т31 применяется для надёжного зажима поковок и заготовок валков при ковке под молотами и прессами с открытым штампом. Использование манипулятора позволяет значительно повысить производительность и качество ковки, а также снизить трудоёмкость операций, реализуя элементы механизации кузнечного производства. Манипулятор обеспечивает перемещение вдоль технологической линии, подъём и опускание передней и задней части зажимного стержня, наклон зажимного устройства, вращение зажимной головки, открытие и закрытие зажимного механизма, а также поворот несущей рамы.
| T31-1 | T31-2 | T31-3 | T31-5 | T31-8 | T31-10 | T31-15 | |
| Номинальное усилие зажима (кН) | 10 | 20 | 30 | 50 | 80 | 100 | 150 |
| Максимальный зажимной момент (кН·м) | 20 | 48 | 60 | 120 | 150 | 250 | |
| Диапазон зажима заготовок (мм) | 60 | 100 | 150 | 150 | 150 | 170 | 240 |
| Регулируемая высота центра зажима (мм) | 420 | 600 | 650 | 800 | 1000 | 1030 | 1100 |
| Скорость вертикального перемещения зажимного устройства (м/мин) | 6 | 7 | 6 | 5 | 6 | 6 | 5 |
| Угол наклона (кабрирования) зажимного устройства (°) | 7 | 10 | 10 | 7 | 6 | 7 | 10 |
| Угол поворота зажимного устройства вниз (°) | 7 | Касаясь земли | Касаясь земли | 12 | Касаясь земли | 12 | 7 |
| Скорость вращения зажимного механизма (об/мин) | 20 | 25 | 20 | 18 | 15 | 15 | 15 |
| Скорость продольного перемещения манипулятора (м/мин) | 40 | 35 | 26 | 25 | 20 | 15 | 20 |
| Ширина колеи (расстояние между рельсами) (мм) | 2236 | 2236 | 2300 | 2300 | 3200 | 2800 | 3000 |
| Рабочее давление в гидросистеме (МПа) | 10-12 | 10-12 | 10-12 | 15 | 15 | 15 | 15 |
| Установленная мощность привода (кВт) | 18.5 | 71 | 72 | 84 | 75 | 167 | 184 |
| Габаритные размеры (Д×Ш×В) (мм) | 5200×2800 ×2550 |
5400×3100 ×3600 |
6380×3610 ×4120 |
7700×3630 ×3660 |
8090×4356 ×3200 |
9580×3200 ×4245 |
9000×3200 ×4300 |
