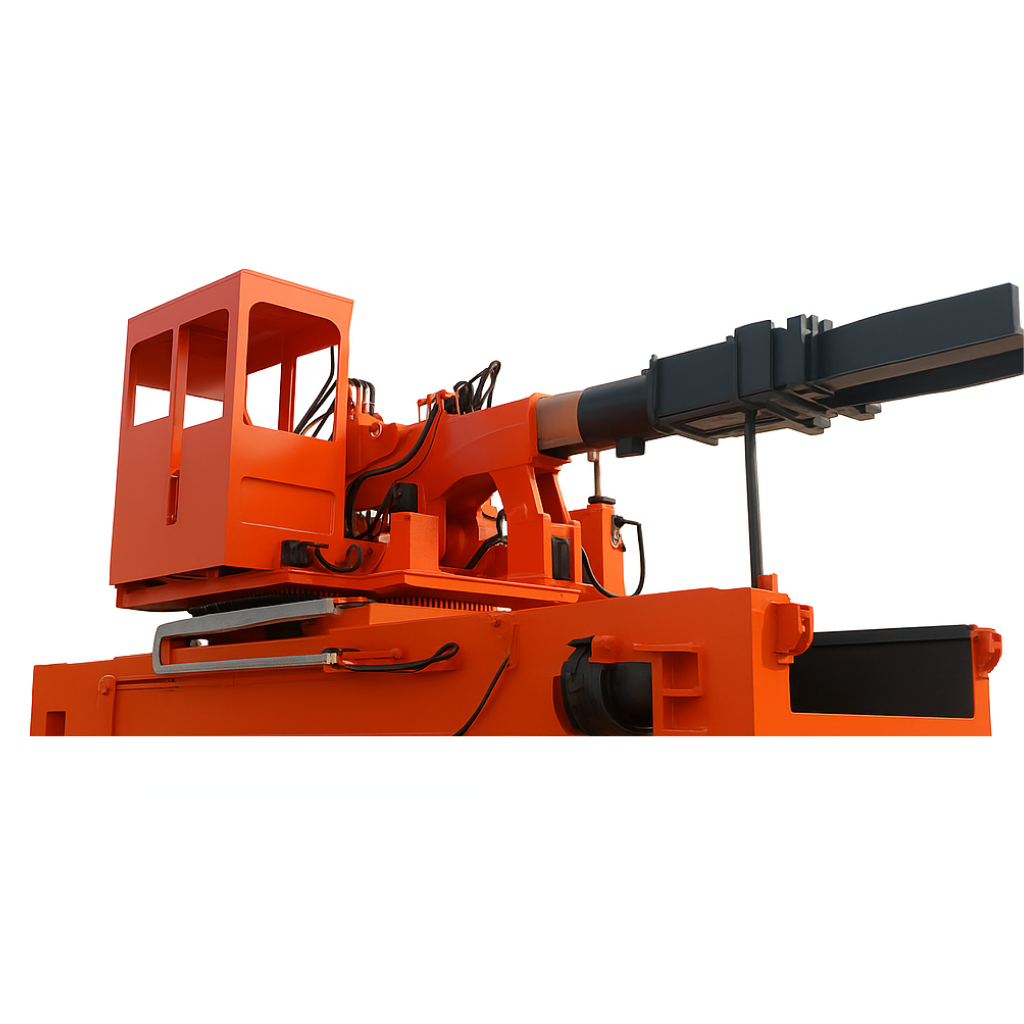

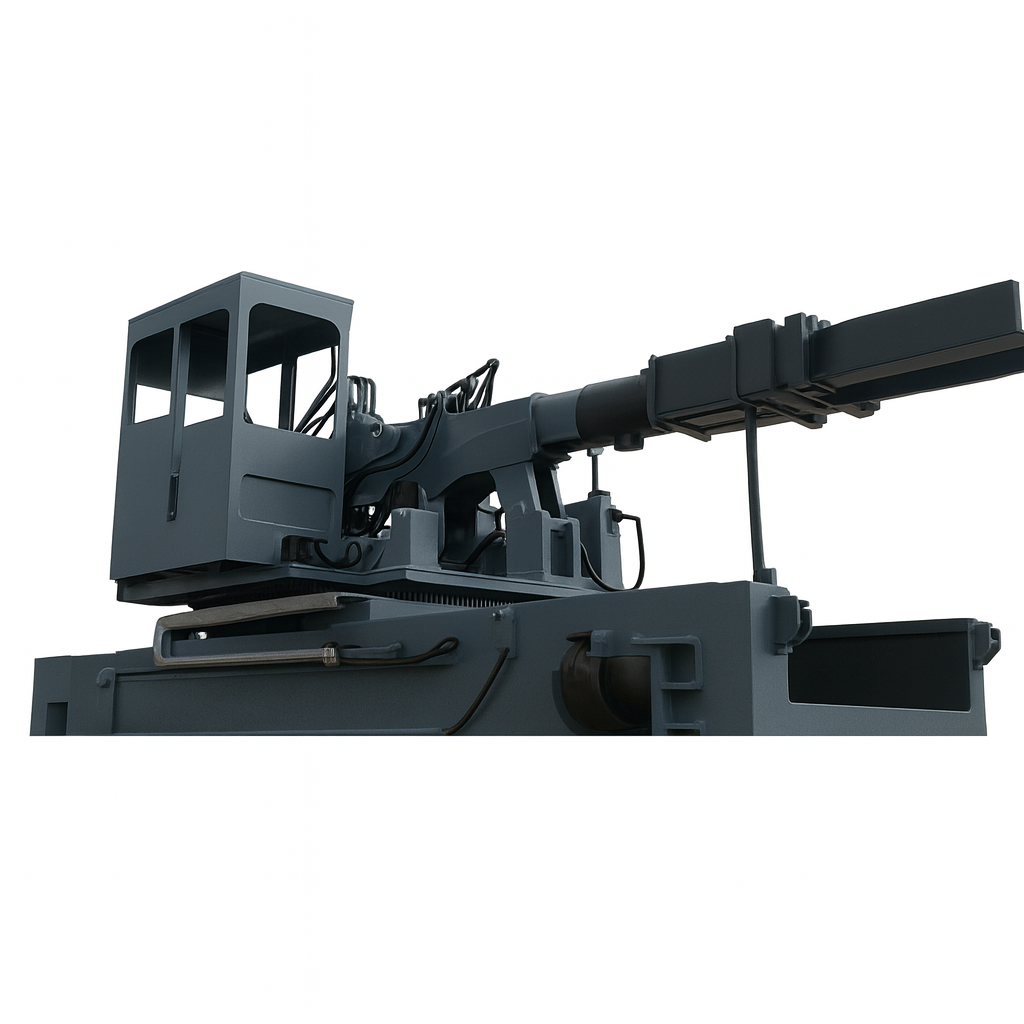

Рельсовая шаржир-машина серии ZHJ
Рельсовая шаржир-машина серии ZHJ — оборудование смешанного типа, предназначенное для автоматизации процесса подачи заготовок и поковок в кузнечное производство. Подходит для операций с зажимом, удержанием и подачей вилкой. Обеспечивает перемещение манипулятора по рельсам, вращение и подъем зажимной головки, выдвижение/отвод захвата и другие движения. Используется для загрузки/разгрузки печей, ускоряет обработку, снижает трудозатраты и повышает производительность. Оптимальное решение для механизации и повышения эффективности ковочных участков.
| ZHJ-1 | ZHJ-2 | ZHJ-3 | ZHJ-5 | ZHJ-8 | ZHJ-10 | ZHJ-15 | ZHJ-20 | ZHJ-30 | |
| Номинальная грузоподъёмность манипулятора (т) | 1 | 2 | 3 | 5 | 8 | 10 | 15 | 20 | 30 |
| База рельсов (мм) | 4000 | 5000 | 6000 | 6000 | 6000 | 6500 | 6500 | 7000 | 8000 |
| Диапазон обслуживаемых заготовок (диаметр) (мм) | 50-600 | 50-700 | 100-850 | 100-1000 | 150-1350 | 180-1450 | 180-1550 | 200-1660 | 200-1800 |
| Радиус действия захвата (мм) | 1800 | 1800 | 2100 | 2100 | 2300 | 2300 | 2300 | 2300 | 2300 |
| Высота подвеса центра захвата (мм) | 1235 | 1285 | 1450 | 1800 | 1756 | 1790 | 2000 | 2300 | 2500 |
| Высота подъёма/опускания грузового органа (мм) | -200-1300 | -200-1400 | -200-1700 | -200-1700 | -200-1800 | -200-1900 | -2400 | -2600 | -300-2600 |
| Скорость перемещения по рельсам (м/мин) | 14 | 14 | 15 | 15 | 15 | 15 | 15 | 15 | 15 |
| Скорость поперечного перемещения тележки (портальной телеги) (м/мин) | 48 | 43 | 42 | 41 | 35 | 26 | 26 | 26 | 26 |
| Скорость поворота исполнительного органа (вращения) (об/мин) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Рабочее давление гидросистемы (МПа) | 8 | 8 | 10 | 12 | 12 | 12 | 12 | 12 | 12 |
