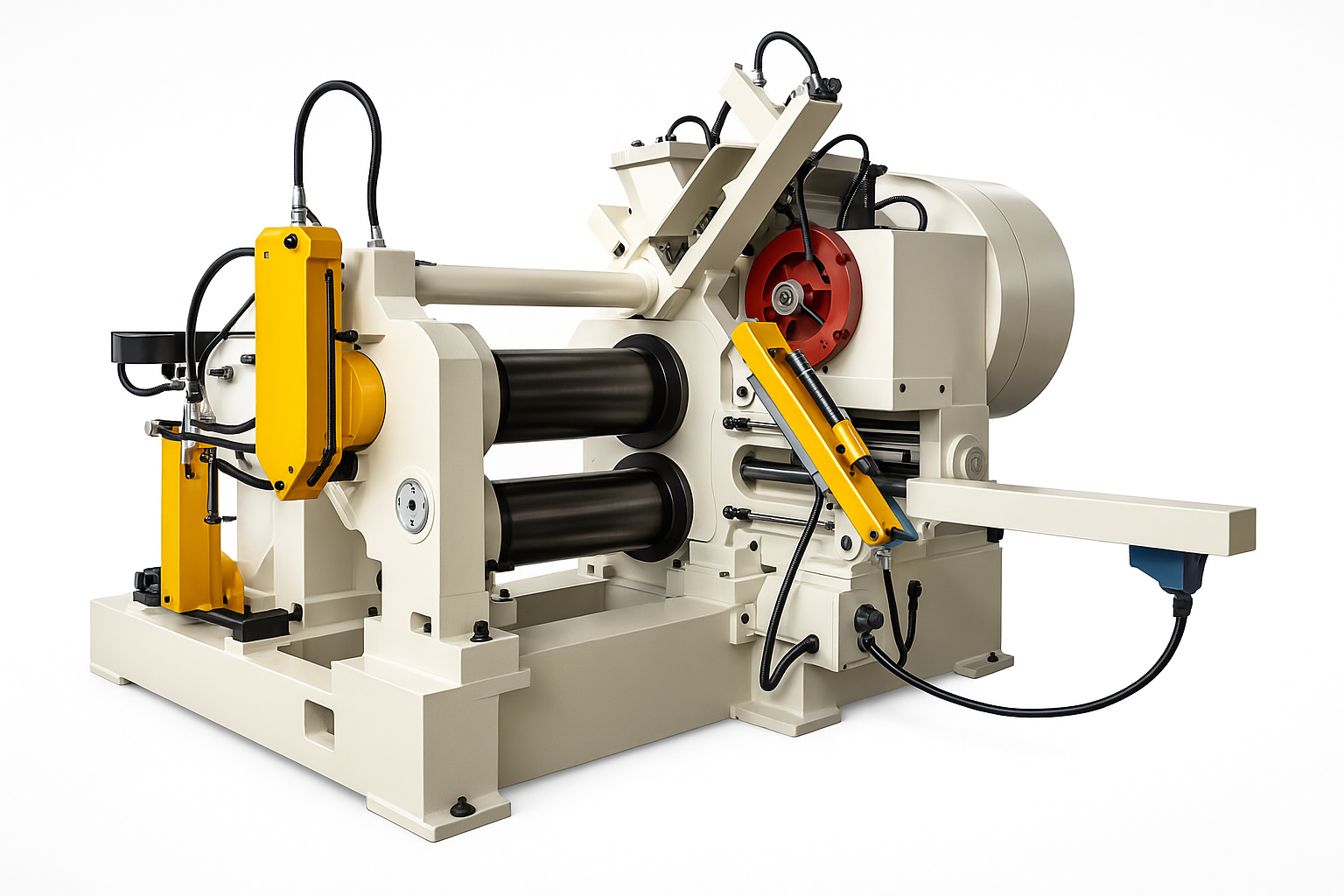

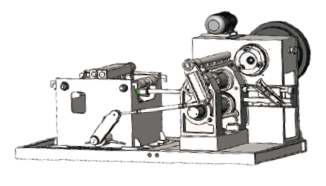

Ковочные вальцы серии ZGD
По запросу
Ковочные вальцы серии ZGD — промышленное оборудование для предварительной и окончательной формовки заготовок в процессе горячей штамповки. Используются на кузнечно-прессовых участках в составе автоматических линий. Совместимы с ЧПУ штамповочными молотами и электровинтовыми прессами.
Благодаря высокой производительности, ковочные вальцы ZGD обеспечивают одновременное выполнение операций предварительной формовки и финишной штамповки в одном цикле. Подходят для интеграции с промышленными роботами и автоматическими манипуляторами.
Преимущества:
- Высокая эффективность и точность обработки
- Возможность работы в составе автоматических линий
- Совместимость с различными типами кузнечного оборудования
- Надёжность и устойчивость при интенсивной эксплуатации
| ZGD370 | ZGD460 | ZGD560 | ZGD680 | ZGD1000 | ZGD1250 | ||
| Наружный диаметр штампа (мм) | 370 | 460 | 560 | 680 | 1000 | 1250 | |
| Эффективная ширина штампа (мм) | 500 | 570 | 700 | 850 | 1200 | 1400 | |
| Максимальная длина заготовки (мм) | 570 | 710 | 870 | 1050 | 1920 | 2500 | |
| Скорость вращения (об/мин) | 15 | 17 | 20 | 20 | 25 | 20 | |
| Регулируемое межосевое расстояние (об/мин) | 62 | 56 | 52 | 40/25 | 15/30 | 8 | |
| Максимальный размер заготовки (мм) | Квадратный | 50 | 65 | 90 | 110 | 140 | 180 |
| Круглый | Ф55 | Φ75 | Φ100 | Φ125 | Φ160 | Φ200 | |
| Продольный ход манипулятора (мм) | 490 | 630 | 758 | Зависит от робота |
Зависит от робота |
Зависит от робота |
|
| Осевой ход манипулятора (мм) | 436 | 505 | 550 | 750 | 920 | 1420 | |
| Вертикальная и горизонтальная регулировка (мм) | Регулируемый | Регулируемый | Регулируемый | Регулируемый | Регулируемый | Регулируемый | |
| Регулировка продольного положения (мм) | 200 | 200 | 400 | Нерегулируемый | Нерегулируемый | Нерегулируемый | |
| Одинарный боковой ход (мм) | Регулируемый | Регулируемый | Регулируемый | Регулируемый | Регулируемый | Регулируемый | |
| Максимальная грузоподъёмность (кг) | 12 | 12 | 30 | 1050 | 150 | 250 | |
| Мощность главного двигателя (кВт) | 18.5 | 22 | 55 | 132 | 250 | 355 | |
| Масса (т) | 10 | 12.5 | 22 | 60 | 70 | 120 | |
